Маточина переднього колеса мототрактора під 5 болтів AMG

Маточина переднього колеса мототрактора під 5 болтів AMG утримує колесо на осі та забезпечує його обертання через підшипники. Справний корпус зберігає взаємне положення посадок і площини кріплення диска під навантаженням. Таку деталь встановлюють замість маточини з пошкодженим фланцем, тріщинами або зношеними гніздами, у яких підшипники вже не тримаються належним чином.

Будова маточини

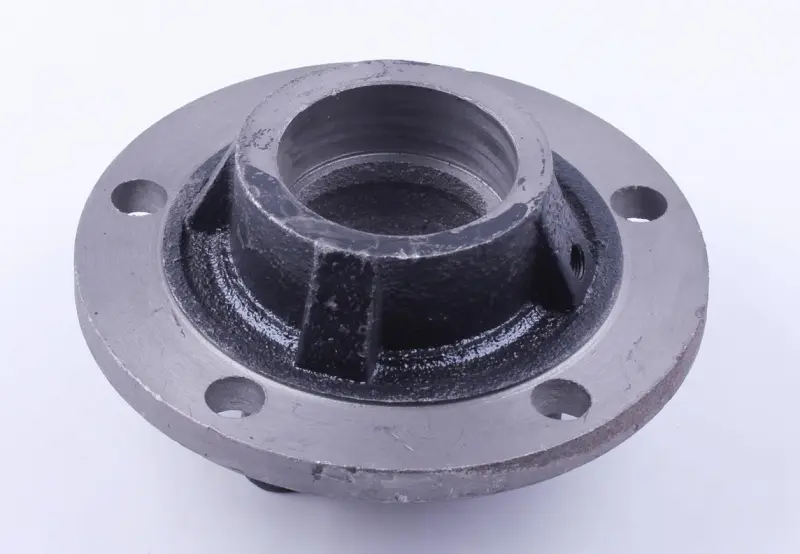

Круглий фланець має отвори для кріплення колеса. Над ним виступає центральна частина корпусу, з’єднана з фланцем ребрами; усередині проходить ступінчастий посадковий канал. Диск колеса прилягає до поверхні фланця, а центральна частина охоплює вісь. Стан цих поверхонь впливає на точність складання: навіть за справних підшипників деформований фланець може спричиняти биття колеса.

Ознаки пошкодження

Маточину перевіряють, коли підняте колесо має люфт, під час обертання помітне биття, з’являється стукіт або знову слабшає кріплення. Спочатку з’ясовують причину: подібні прояви можливі й через зношені підшипники. Підставою для заміни корпусу є тріщини, викривлення фланця, розбиті кріпильні отвори та ослаблені посадки. Якщо зовнішнє кільце підшипника провертається в гнізді, заміни лише підшипника недостатньо для усунення несправності.

Як підібрати деталь

Кріплення під п’ять болтів потрібно звіряти разом з іншими розмірами. Порівняйте відстані між центрами отворів, їхній діаметр, зовнішній діаметр фланця та форму ділянки прилягання колісного диска. Перевірте висоту маточини й розташування фланця відносно внутрішніх посадок. Відмінність за цими параметрами може змістити колесо або завадити диску щільно сісти на місце навіть за однакової кількості болтів.

Для внутрішніх посадок мають значення діаметри, глибина та положення уступів під підшипники. Зіставте також місця прилягання ущільнень і розміри осі. Орієнтирами слугують знята маточина та позначення підшипників, які працювали в цьому з’єднанні. Зношене гніздо може дати хибний результат вимірювання, тому його перевіряють разом зі сполученими деталями. Неправильна посадка загрожує перекосом, люфтом або провертанням кільця в корпусі.

Що врахувати під час заміни

Мототрактор надійно встановлюють на опори, знімають колесо та розбирають кріплення маточини відповідно до конструкції техніки. Якщо з’єднання містить дистанційні втулки, шайби й ущільнення, зберігають порядок їхнього розташування. Після зняття очищають вісь, оглядають її поверхню на задири та спрацювання. Разом із маточиною перевіряють підшипники, ущільнення й колісні болти; пошкоджені деталі замінюють до остаточного складання.

Під час запресовування підшипника зусилля прикладають до кільця, яке сідає з натягом, щоб не навантажувати тіла кочення. Площини прилягання диска та фланця мають бути чистими, без задирок. Кріплення маточини затягують за вимогами до мототрактора, а болти колеса — поступово, навхрест. Наприкінці перевіряють легкість обертання, відсутність заїдання, надмірного люфту та биття. Якщо диск стає з перекосом, його не вирівнюють силою затягування болтів: потрібно перевірити посадку й відповідність деталей.
