Сошка поворотного механізму ліва (цапфа) для мототрактора AMG

Ліва сошка поворотного механізму для мототрактора AMG передає зусилля від кермової тяги до поворотної частини механізму. Щільна посадка сошки та справне з’єднання з тягою потрібні, щоб колесо реагувало на рух керма без вільного ходу в цих з’єднаннях. Під час заміни потрібно відновити надійне кріплення та зберегти правильне положення важеля.

Будова сошки

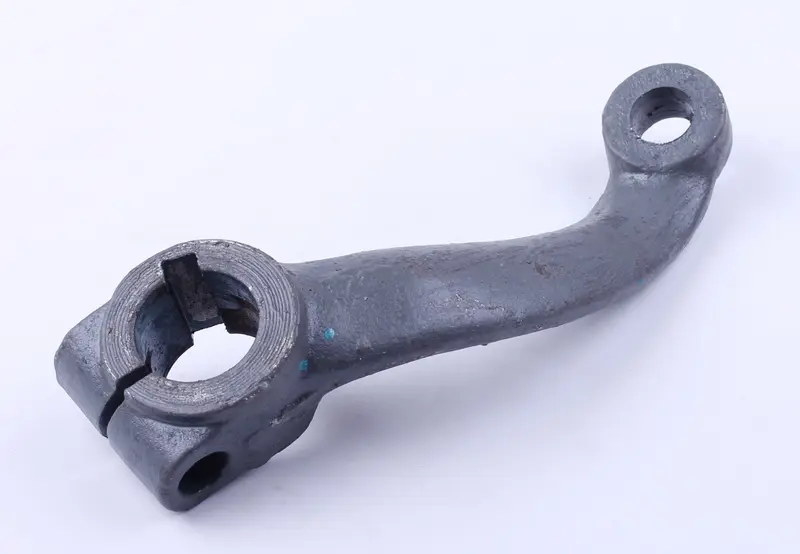

Це вигнутий важіль із двома місцями приєднання. З одного боку він має велику посадкову частину з розрізом і поперечним отвором під стяжне кріплення, з іншого — вушко з отвором для з’єднання з кермовою тягою. Вигин визначає взаємне розташування посадки та вушка. Його форма має значення для положення тяги й простору, який потрібен їй під час повороту.

Ліве виконання перевіряють разом із напрямком вигину та орієнтацією обох з’єднань. Важіль для протилежного боку може мати інше розташування вушка відносно посадкової частини. Невідповідна сошка здатна обмежити рух тяги, змінити її положення або зачіпати сусідні деталі навіть тоді, коли окремі отвори збігаються за розміром.

Ознаки пошкодження

Сошку варто оглянути, якщо під час зміни напрямку повороту з’являється стукіт, колесо реагує на кермо із запізненням або важіль рухається відносно своєї посадки. Тріщини, деформація, розбите посадкове місце та зношений отвір з’єднання з тягою — причини для заміни. До таких пошкоджень можуть призводити удари колесом об перешкоди й тривала робота з послабленим кріпленням. Водночас джерелом люфту може бути наконечник тяги, тому його перевіряють окремо.

Як підібрати деталь

Покладіть зняту й нову сошки в однаковому положенні та зіставте напрямок і висоту вигину, відстань між центрами отворів, форму посадкової частини. Перевірте розміри й внутрішній профіль великого отвору, місце розрізу та розташування отвору під стяжний кріпильний елемент. Для приєднання тяги мають відповідати діаметр і форма отвору у вушку та спосіб фіксації наконечника. Загальної подібності контуру недостатньо для правильного вибору.

Огляньте також вал або іншу відповідну частину, на якій тримається сошка. Спрацьована поверхня, зім’яті ділянки чи сліди прокручування заважають щільному з’єднанню. Нова сошка не усуне люфт, що виникає через пошкоджену відповідну посадку. Перевірте стяжне кріплення, різьбу й фіксатори наконечника тяги; зношені або пошкоджені кріпильні деталі замініть разом із несправними частинами з’єднання.

Заміна та перевірка

Зафіксуйте мототрактор від переміщення та розвантажте з’єднання. Перш ніж знімати стару сошку, позначте її положення відносно посадки й тяги. Від’єднайте тягу, звільніть стяжне кріплення та зніміть важіль відповідним інструментом, зберігаючи посадкову поверхню від пошкоджень. Приберіть бруд і перевірте стан місця встановлення. Нову деталь встановлюють у передбачене положення без розточування отворів або підгинання важеля.

Затягніть кріплення та встановіть фіксатори згідно з настановою мототрактора. Момент затягування має відповідати вимогам конкретного механізму. Після складання перевірте, чи немає вільного ходу в з’єднаннях і чи плавно рухається тяга в усьому діапазоні повороту. Сошка не повинна торкатися сусідніх деталей або зміщуватися на посадці. Якщо змінилося положення коліс, перевірте регулювання кермового приводу за настановою до техніки.
