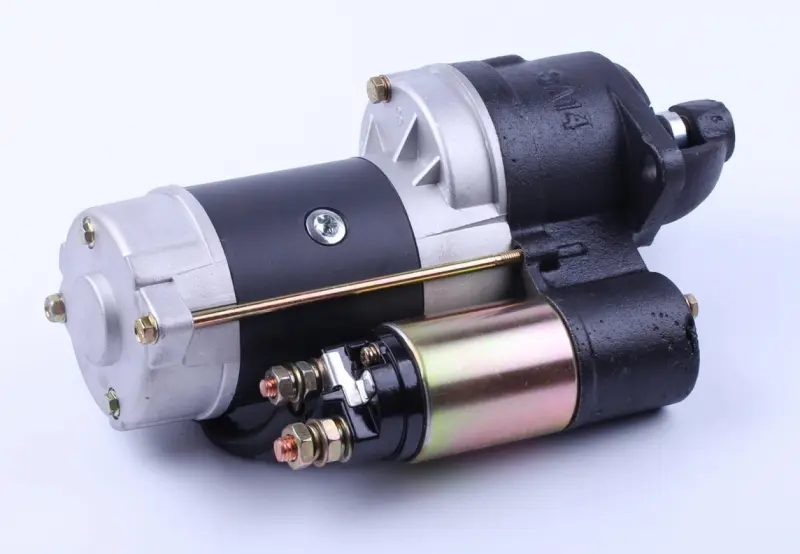

Стартер Z-12 12V для DongFeng 244, посадка Ø75 мм, міжболтова відстань 111 мм AMG

Стартер Z-12 12V для DongFeng 244 обертає двигун під час запуску, передаючи зусилля на зубчастий вінець маховика. Коли двигун починає працювати самостійно, стартер має припинити обертання та вийти із зачеплення. Посадковий діаметр становить 75 мм, відстань між кріпильними отворами — 111 мм. Позначення 12V означає живлення від системи з напругою 12 В.

Будова та ознаки несправності

Конструкція включає циліндричний корпус електродвигуна, передню частину з кріпильним фланцем і втягувальне реле, розташоване збоку. На реле є різьбові контактні виводи для підключення проводів. Під час запуску воно переміщує привід у зачеплення та замикає силові контакти. Узгоджена робота приводу й електродвигуна потрібна, щоб зусилля передавалося на маховик без ударів і прослизання.

Стартер перевіряють, якщо двигун прокручується повільно, чути клацання без обертання або запуск спрацьовує через раз. Інша характерна ознака — електродвигун стартера обертається, але колінчастий вал залишається нерухомим. Скрегіт може свідчити про проблеми із зубцями приводу, вінцем маховика чи положенням стартера. Спершу варто перевірити заряд акумулятора, силові з’єднання та контакт маси: їхній стан безпосередньо впливає на запуск.

Причинами заміни бувають зношені щітки, підгорілі контакти реле, люфт вала через зношення опор або несправний привід. Тривале прокручування без перерв перегріває стартер і прискорює пошкодження. За повторних відмов після ремонту оцінюють стан усього стартера, щоб заміна окремої частини не залишила іншу причину несправності.

Як звірити зі знятою деталлю

Почніть із напруги живлення, діаметра посадкової частини та відстані між центрами кріпильних отворів. Фланець повинен рівно прилягати до поверхні кріплення, а посадкова частина — правильно центрувати стартер. Однакова відстань між отворами ще не визначає придатність: від положення шестерні залежить глибина її зачеплення з вінцем.

• Порівняйте кількість і розташування кріпильних отворів, форму фланця та орієнтацію корпусу.
• Звірте кількість зубців шестерні, її діаметр і відстань до посадкової площини.
• Перевірте положення втягувального реле й контактних виводів: проводи мають діставати до них без натягу.
• Переконайтеся, що біля корпусу є потрібне місце і після встановлення він не торкатиметься сусідніх деталей.

Помилка в посадці або вильоті приводу може спричинити перекіс, неповне зачеплення та пошкодження зубців. Кріпильні болти не повинні компенсувати невідповідність геометрії: якщо стартер не стає рівно, причину усувають до затягування.

Заміна та перший запуск

Перед демонтажем від’єднують акумулятор, починаючи з мінусової клеми, та позначають підключення проводів. Під час відкручування кріплення стартер підтримують, щоб не навантажувати проводку. Посадкову поверхню очищають і перевіряють на пошкодження. Також оглядають доступну частину вінця маховика, стан наконечників проводів і кріплення. Пошкоджені наконечники та непридатний кріпіж замінюють за станом.

Стартер встановлюють без перекосу, із щільним приляганням фланця. Болти затягують відповідно до вимог техніки, а під час закріплення проводів не допускають провертання контактних шпильок. Після підключення акумулятора роблять короткий пробний запуск. Перевіряють рівномірність прокручування, відсутність скреготу та вимкнення стартера після відпускання керування запуском. Якщо з’являється сторонній шум або привід не виходить із зачеплення, подальші спроби припиняють і перевіряють монтаж.
