Сошка поворотна Xingtai 24B, Shifeng 244, Taishan 24 AMG

Поворотна сошка для Xingtai 24B, Shifeng 244, Taishan 24 передає зусилля між кермовими тягами та поворотним механізмом. Стан її посадки й з’єднань впливає на точність передавання руху від керма до коліс. Заміну виконують, якщо корпус тріснув, плечі деформувалися або місця кріплення зношені настільки, що штатна фіксація вже не забезпечує щільного з’єднання. Позначення в назві — AMG.

Будова та ознаки зношення

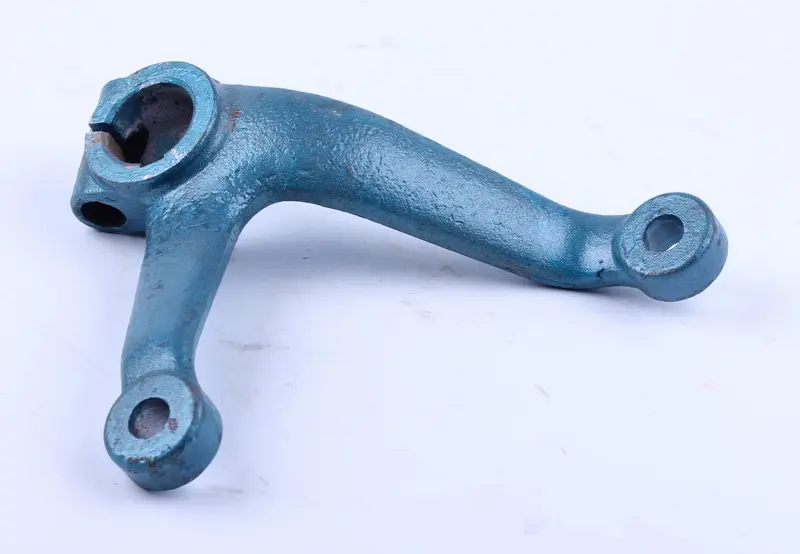

Деталь має два рознесені плечі з отворами на кінцях і велику посадкову частину з прорізом. Розташування цих точок визначає, як сошка з’єднується з кермовим приводом. Вигин і виліт плечей мають значення разом із розмірами отворів: вони впливають на рух тяг та відстань до сусідніх деталей під час повороту. Тому підбирати сошку лише за одним отвором недостатньо.

Зношення посадки або отворів може проявлятися стукотом, люфтом і запізнілою реакцією коліс на обертання керма. Після удару варто перевірити, чи не змінилася форма плечей і чи немає тріщин біля місць кріплення. Зігнута сошка може порушувати положення тяги та обмежувати її переміщення. Водночас люфт не завжди спричинений самою сошкою: його джерелом бувають зношені пальці або наконечники тяг, тож оглядають усі її з’єднання.

Як перевірити відповідність

Зіставте нову деталь зі знятою за напрямком вигинів, взаємним положенням плечей і розташуванням посадкової частини. Перевірте розміри та профіль основної посадки, відстані між центрами отворів, товщину місць кріплення й спосіб фіксації. Для отворів під пальці потрібно врахувати форму посадки на всю глибину: однаковий вхідний діаметр сам по собі не підтверджує відповідності. Невідповідне з’єднання може залишатися нещільним навіть після затягування.

Зверніть увагу на те, як сошка орієнтована на техніці та де проходять тяги. До розбирання зручно позначити її положення, а зняті кріпильні деталі залишити для порівняння. Якщо стара сошка деформована, не використовуйте її вигин як єдиний зразок: правильне положення перевіряють за документацією техніки. Назва моделі допомагає звузити вибір, але остаточну відповідність визначають за посадками та геометрією кріплень.

Встановлення та контроль

Перед розбиранням техніку фіксують від переміщення й унеможливлюють випадковий рух кермового механізму. Тяги від’єднують, кріплення звільняють, а сошку знімають відповідним інструментом без пошкодження спряженої посадки. Поверхні з’єднання очищають і перевіряють на зношення: встановлення нової сошки не прибере люфт у пошкодженій посадці іншої деталі. Поруч оглядають пальці, наконечники тяг, захисні чохли та елементи фіксації, замінюючи пошкоджені.

Сошку встановлюють у передбаченому положенні, дотримуючись вимог керівництва техніки щодо кріплення та затягування. Невідповідність посадки не виправляють надмірним затягуванням, розточуванням отворів або підгинанням плечей. Після складання перевіряють надійність фіксації, відсутність люфту та вільне переміщення кермового привода в усьому діапазоні повороту. Тяги не мають торкатися сусідніх деталей, а з’єднання — заклинювати. Якщо положення тяг змінилося, перевіряють регулювання кермового привода за керівництвом техніки.
