Сідло вилки робочого стержня Jinma 200/204/240/245 AMG

Сідло вилки робочого стержня Jinma 200/204/240/245 AMG утримує вилку в потрібному положенні та слугує їй опорою в механізмі. Під час заміни необхідно зберегти взаємне розташування вилки, стержня й кріплення, щоб сполучені деталі рухалися без перекосу та заклинювання. Таке сідло добирають замість пошкодженого або зношеного, порівнюючи з демонтованою деталлю.

Будова та місця з’єднання

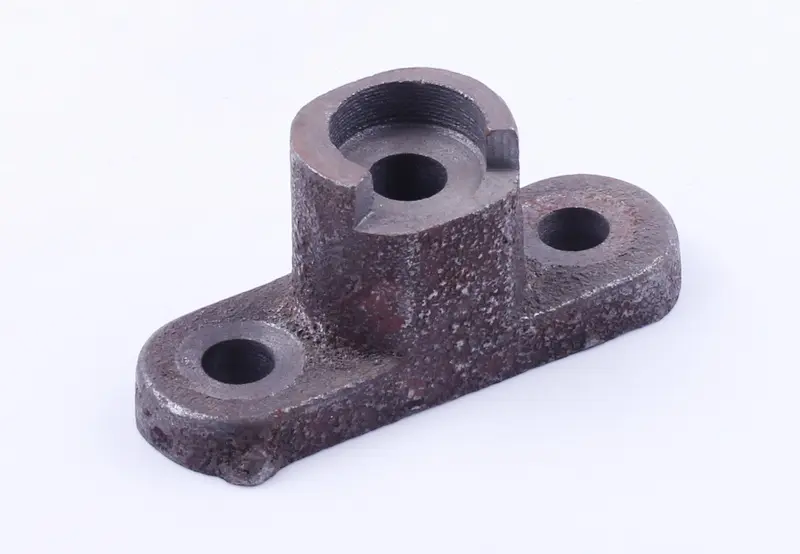

Довгаста основа із заокругленими краями має два отвори для кріплення, розташовані обабіч центрального виступу. Циліндрична частина містить заглиблення з внутрішньою різьбою та центральний отвір. На верхньому краї є вирізи. Для правильного встановлення мають збігатися не лише обриси основи, а й висота виступу, форма посадки та розташування отворів.

Основа задає положення сідла на поверхні кріплення, а центральна частина має відповідати деталі, що з нею з’єднується. Тріщини біля отворів, зім’ята різьба або викривлення основи заважають надійно закріпити сідло. Якщо між основою та опорною поверхнею залишається щілина, сильніше затягування не виправляє посадку: спочатку потрібно з’ясувати причину нерівного прилягання.

Як звірити зі старою деталлю

Виміряйте відстань між центрами кріпильних отворів, їхній діаметр і товщину основи. Окремо порівняйте висоту центральної частини, розмір центрального отвору та глибину заглиблення. Для внутрішньої різьби перевірте діаметр і крок, а для вирізів — їхнє положення відносно отворів кріплення. Близький зовнішній вигляд не компенсує різниці в цих розмірах: вона може змінити положення вилки або завадити складанню.

Демонтоване сідло варто очистити, щоб забруднення не приховували краї отворів і поверхні прилягання. Якщо отвори вже розбиті чи основа зігнута, додатково звірте посадку безпосередньо на механізмі. Зношена деталь може мати змінену геометрію, тому копіювати її розміри без перевірки не варто. Невідповідна висота або зміщене кріплення здатні обмежити хід вилки та спричинити її контакт із сусідніми деталями.

Ознаки пошкодження

Перевірити сідло потрібно, коли біля кріплення з’являється люфт, кріпильні деталі повторно послаблюються або механізм починає рухатися нерівномірно. Підставами для заміни самого сідла є тріщини, зірвана різьба, значне спрацювання посадки чи деформована основа. При цьому люфт може виникати й у з’єднаннях вилки або стержня, тож їх оглядають окремо. Заміна справного сідла не усуне зношення сусіднього з’єднання.

Разом із сідлом перевірте кріплення, різьбу сполученої деталі та контактні поверхні. Пошкоджені кріпильні деталі замінюють, а причину перекосу або повторного послаблення усувають до складання. Інакше нове сідло зазнаватиме тих самих навантажень, через які постраждало попереднє.

Порядок встановлення

Зніміть навантаження зі з’єднання, зафіксуйте положення вилки й стержня та запам’ятайте орієнтацію сідла. Після демонтажу очистіть місце кріплення від бруду й уламків пошкоджених деталей. Спочатку приміряйте нове сідло без затягування: основа має прилягати рівно, а отвори — збігатися без примусового зміщення. Різьбове з’єднання починають закручувати від руки, не допускаючи перекосу.

Кріплення затягують відповідно до вимог конкретного механізму. Не намагайтеся притиснути викривлену основу силою або підтягнути неспіввісні отвори болтами. Після складання перевірте, чи сідло нерухоме та чи вільно рухається вилка в передбачених межах. За наявності заїдання, перекосу або зайвого люфту повторно перевірте посадку до роботи під навантаженням.
