Важіль гальмівного кулака мототрактора AMG

Важіль гальмівного кулака мототрактора AMG передає зусилля від гальмівного приводу до вала кулака. Тяга переміщує важіль, він повертає вал, а кулак діє на колодки. Щільність з’єднань тут впливає на точність роботи гальма: коли отвір або зубчаста посадка зношені, частина ходу приводу витрачається на вибирання люфту.

Будова та причини заміни

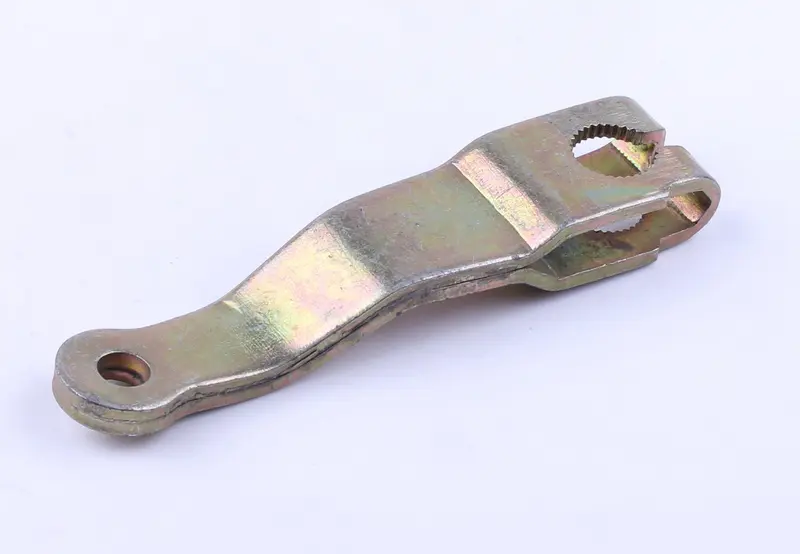

Важіль має вигнутий профіль, круглий отвір з одного боку та розрізну посадкову частину з внутрішніми зубцями з іншого. Через круглий отвір він з’єднується з приводом, а зубчаста посадка передає обертання валу кулака. Вигин визначає взаємне розташування цих з’єднань. Тому форма деталі впливає на положення тяги та на те, чи матиме вона достатньо простору для руху.

Важіль замінюють у разі тріщин, деформації, видовження отвору під палець або пошкодження зубців посадки. Перевірити його варто й тоді, коли тяга вже рухається, а вал кулака починає повертатися із запізненням. Спершу знайдіть місце появи люфту: регулювання довжини тяги не відновлює зношені з’єднання. Якщо пошкоджено зубці самого вала, встановлення нового важеля не усуне причину ненадійної посадки.

Як підібрати

Порівнюйте деталь зі знятим важелем та враховуйте його розташування на техніці. Звірте відстань між центрами отворів, напрямок і величину вигину, товщину деталі та ширину посадкової частини. Від цих параметрів залежать хід приводу й проміжки до сусідніх деталей. Інша довжина важеля змінює співвідношення зусилля та кута повороту кулака, навіть коли посадковий отвір підходить до вала.

• Зіставте діаметр зубчастої посадки, кількість і профіль зубців із валом гальмівного кулака.
• Перевірте відповідність круглого отвору пальцю тяги. Завеликий проміжок спричиняє люфт, а надто туге з’єднання може обмежувати рух.
• Порівняйте розташування розрізу та спосіб фіксації посадкової частини. Після монтажу має залишатися доступ до кріплення.
• Переконайтеся, що вигин відповідає розташуванню приводу: тяга повинна працювати без перекосу й зачіпання сусідніх деталей.

Встановлення та контроль

До початку розбирання зафіксуйте техніку від руху та розвантажте гальмівний привод. Позначте положення старого важеля відносно вала, від’єднайте тягу й звільніть кріплення посадкової частини. Знімайте важіль так, щоб не пошкодити зубці вала. Очистьте місце з’єднання, огляньте вал, палець тяги, його фіксатор і кріплення. Зношений палець або пошкоджене кріплення слід замінити разом із важелем, якщо вони вже не забезпечують справного з’єднання.

Сумістіть зубці та встановіть важіль у положенні, передбаченому будовою гальма, без примусового забивання на вал. Зафіксуйте посадкову частину, приєднайте тягу, виконайте затягування та налаштуйте вільний хід відповідно до вимог вашої техніки. Перевірте рух приводу в усьому діапазоні та повернення у вихідне положення. Важіль не повинен прокручуватися на валу, торкатися сусідніх деталей або залишати гальмо затягнутим після відпускання приводу. Неправильне положення може обмежити хід колодок чи спричинити їх постійне притискання. Дію гальма перевіряють на малій швидкості на вільному рівному майданчику.
