Важіль вижимного підшипника КПП/6 для мототрактора AMG

Важіль вижимного підшипника КПП/6 для мототрактора AMG передає зусилля від приводу до підшипника в механізмі вимикання зчеплення. Завдяки цьому натискання педалі дає змогу роз'єднати двигун і трансмісію. Справний важіль має передавати рух без зайвих зазорів і заїдання. Зношені з'єднання збільшують вільний хід, через що зчеплення може вимикатися не повністю.

Будова та причини заміни

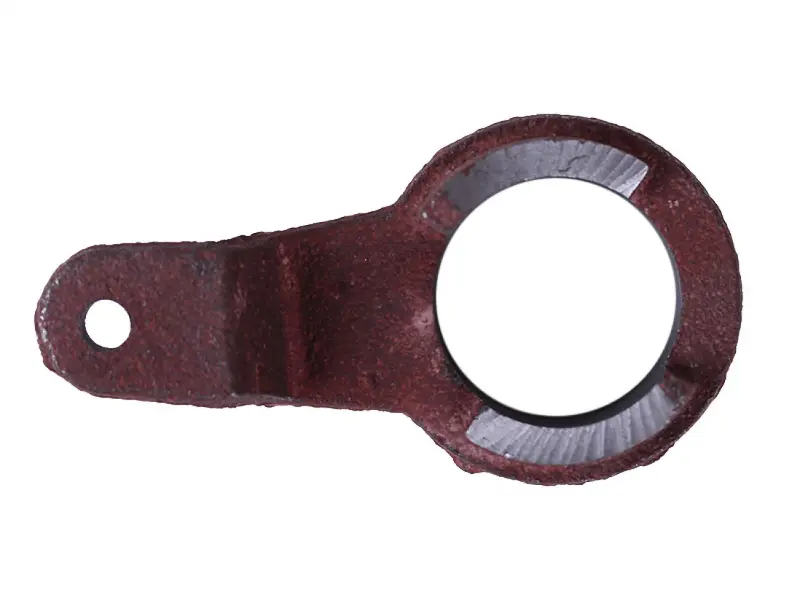

Важіль має кільцеву частину з великим круглим отвором і подовжене плече з малим отвором на кінці. Плече вигнуте, а на кільцевій частині розташовані окремі оброблені контактні ділянки. Для правильної роботи мають значення форма кільця, вигин плеча та їхнє взаємне положення. Саме ця геометрія визначає розташування деталі в механізмі та напрямок передавання зусилля.

Важіль замінюють у разі тріщин, деформації, значного спрацювання контактних поверхонь або видовження отвору з'єднання. Коли з'являється люфт, частина руху педалі витрачається на вибирання зазорів. Погнуте плече може спричинити перекіс і заїдання. Регулювання приводу не усуває тріщин і не повертає зношеним поверхням початкову форму, тому пошкоджену деталь потрібно оглянути окремо.

Як підібрати важіль

Основою для порівняння слугують знята деталь і будова механізму зчеплення вашої техніки. Позначення КПП/6 використовуйте під час звіряння з каталогом, а відповідність перевіряйте також за формою та розмірами. Важіль із подібним контуром, але іншим зміщенням плеча може неправильно розташуватися в механізмі або обмежити переміщення підшипника.

• Зіставте діаметр великого отвору, товщину кільцевої частини й розташування контактних ділянок.
• Порівняйте довжину плеча, напрямок вигину та його зміщення відносно кільця.
• Перевірте діаметр малого отвору, відстань між отворами та спосіб приєднання до приводу.
• Звірте простір для руху: протягом усього передбаченого ходу важіль не повинен торкатися корпусу чи сусідніх деталей.

Огляд і встановлення

Збільшений вільний хід педалі, нерівномірне зусилля та неповне вимикання зчеплення потребують перевірки механізму. Ці ознаки можуть бути пов'язані не лише з важелем. Поруч оглядають вижимний підшипник, опори та з'єднання приводу, перевіряють їх на люфт і заїдання. Якщо підшипник заклинює або спрацьовані місця з'єднання, навантаження на важіль зростає. Заміна лише важеля в такому разі не усуває причини несправності.

Роботу виконують на зупиненій техніці, унеможлививши випадковий запуск і переміщення. Відкривши доступ до механізму, запам'ятовують або позначають положення старої деталі та її з'єднань. Після звільнення кріплень важіль знімають, не пошкоджуючи прилеглих посадкових поверхонь. Місця сполучення очищають, кріплення й фіксатори оглядають. Супутні деталі з тріщинами, деформацією чи надмірним спрацюванням замінюють за результатами перевірки.

Новий важіль встановлюють у штатному положенні та фіксують усі з'єднання. Після складання перевіряють плавність руху й налаштовують вільний хід відповідно до настанови мототрактора. Помилка у виборі форми або орієнтації може зменшити хід підшипника чи залишити його під постійним навантаженням. Першу перевірку зчеплення проводять без навантаження, переконавшись, що привід вільно повертається у початкове положення та не заїдає.
