Важіль задньої передачі КПП мінітрактора AMG

Важіль задньої передачі КПП мінітрактора AMG призначений для механізму вмикання заднього ходу. Через нього рух від приєднаного приводу передається до механізму перемикання коробки передач. Справний важіль має рухатися без заклинювання та утримувати з’єднання в належному положенні, щоб ходу приводу вистачало для вмикання передачі.

Будова та ознаки зношення

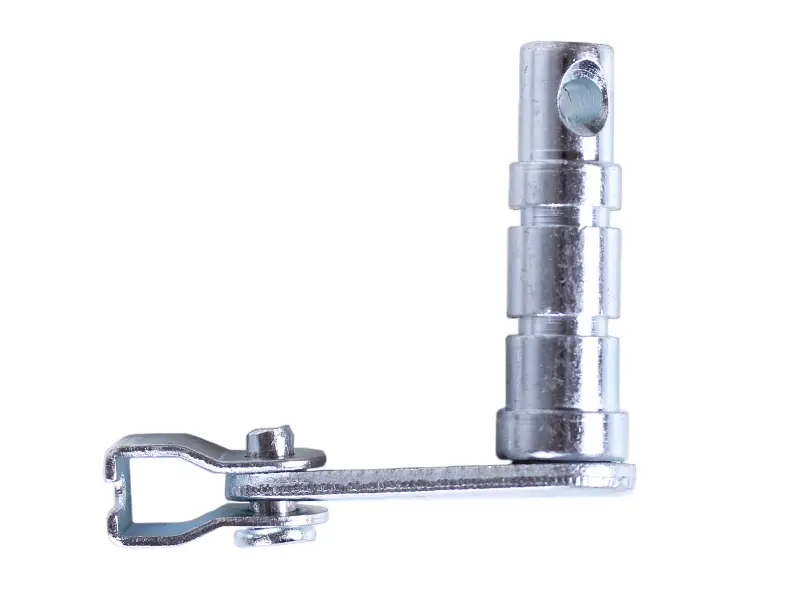

Конструкція поєднує ступінчасту циліндричну частину з кільцевими проточками, поперечний отвір угорі та плоский важіль унизу. На протилежному кінці важеля розташоване вилкоподібне з’єднання. Для встановлення мають значення форма кожної ділянки та їхнє взаємне розташування: від цього залежать посадка деталі й напрямок передавання руху.

Важіль замінюють у разі деформації, тріщин, зношення отворів і посадкових поверхонь або надмірного люфту в з’єднанні. Приводом до огляду можуть бути збільшений вільний хід приводу, утруднене вмикання задньої передачі чи потреба щоразу шукати потрібне положення. Такі прояви не визначають несправність однозначно: варто перевірити також кріплення та деталі, з якими з’єднаний важіль.

Як підібрати заміну

Порівнюйте важіль зі знятою деталлю та посадковими місцями конкретної КПП. Почніть із розташування циліндричної частини, форми плоского плеча й орієнтації вилкоподібного кінця. Далі переходьте до вимірювань: однакових загальних обрисів недостатньо, щоб підтвердити відповідність механізму.

• Звірте довжину циліндричної частини, діаметри ступенів, ширину та положення проточок.
• Перевірте діаметр поперечного отвору й відстань від нього до торця.
• Порівняйте довжину та вигин плоского важеля, відстань між центрами з’єднань і їхню орієнтацію.
• Виміряйте ширину вилкоподібного з’єднання, розміри його кріплення та проміжок для приєднуваної деталі.

Зігнута або сильно спрацьована деталь не може бути точним зразком у місцях пошкодження. У такому разі розміри додатково звіряють із відповідними посадками та документацією коробки. Невідповідна довжина плеча змінює хід механізму, а інше розташування отвору може спричинити перекіс і неповне вмикання передачі.

Заміна й контроль роботи

Роботу починають із зупинки двигуна та фіксації мінітрактора від переміщення. Місце встановлення очищають, а положення важеля й приєднаних деталей позначають до розбирання. Спосіб доступу та послідовність зняття кріплень залежать від будови КПП. Якщо в з’єднанні є шайби, втулки чи фіксатори, потрібно зберегти порядок їхнього розташування.

Після зняття оглядають отвори сполучених деталей, пальці, втулки та кріплення, які утримують важіль. Зношені або пошкоджені частини замінюють за результатами перевірки: встановлення нового важеля саме по собі не прибере люфт у розбитому отворі. Деталь має ставати на місце без примусового вигинання, забивання чи надмірного затягування кріплень.

Після складання перевіряють, чи вільно рухається механізм, чи надійно закріплені з’єднання та чи не зачіпає важіль сусідні деталі. Перемикання перевіряють у порядку, передбаченому інструкцією мінітрактора, без зайвого зусилля. Якщо ходу бракує або виникає заклинювання, повторно звіряють відповідність деталі, її положення та стан сполучень.
