Рульова колонка в зборі AMG

Рульова колонка в зборі AMG призначена для заміни колонки в механізмі кермування. Вона передає рух від керма до з’єднаних із нею деталей приводу та бере участь у зміні напрямку руху техніки. Стан колонки впливає на вільний хід керма й рівномірність зусилля під час повороту. Зношення може проявлятися стукотом, затримкою реакції або заїданням. Щоб заміна стала на своє місце, потрібно зіставити її кріплення та з’єднання зі знятою деталлю.

Будова колонки

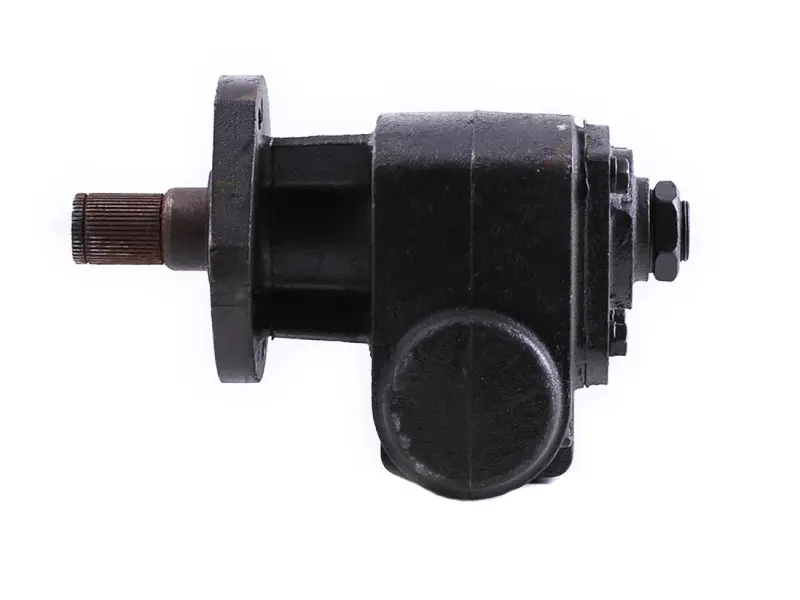

Конструкція має корпус, виступний шліцьовий вал, монтажний фланець і кришку з кріпильними деталями. Через шліци вал з’єднується з відповідною частиною рульового приводу. Тут мають збігатися профіль шліців і глибина посадки: зовнішньої подібності недостатньо для правильного з’єднання. Фланець визначає положення колонки на місці встановлення. Виступи корпусу та розташування кришки також враховують, щоб деталь не впиралася в сусідні частини механізму.

Ознаки несправності

Колонку перевіряють, коли збільшується вільний хід керма, виникає стукіт при зміні напрямку обертання або кермо рухається ривками. Окремої уваги потребують люфт вала відносно корпусу, пошкодження шліців і тріщини біля кріплень. Схожі прояви бувають і через ослаблені болти чи зношені сусідні шарніри. Перш ніж міняти колонку, варто знайти джерело зайвого переміщення: перевірити кріплення корпусу та з’єднання вала з відповідною деталлю приводу.

Як підібрати заміну

• Зіставте форму й габарити корпусу, а також його положення поруч з іншими деталями кермування.
• Перевірте розміри монтажного фланця, розташування отворів і відстані між ними.
• Порівняйте діаметр вала, довжину посадочної частини, кількість і профіль шліців.
• Звірте спосіб фіксації з’єднаної з валом деталі, орієнтацію колонки та розташування її приєднань.

Для порівняння зняту колонку очищають: бруд приховує стан посадочних поверхонь і заважає точним вимірюванням. Різницю в шліцах або розташуванні кріплень не можна компенсувати сильнішим затягуванням. Огляньте й деталь, що сідає на вал. Якщо її шліци розбиті, встановлення нової колонки саме по собі не прибере люфт у цьому з’єднанні.

Монтаж і перевірка

Техніку надійно фіксують від переміщення, а кермо виставляють у положення, визначене ремонтною документацією. До розбирання позначають орієнтацію колонки та приєднаних частин. З’єднання й кріплення звільняють, підтримуючи корпус. Не слід бити по валу або стягувати болтами деталі, які не сідають на місце. Посадочні поверхні очищають, перевіряють відповідні шліци, болти та стопорні деталі; пошкоджені елементи кріплення замінюють.

Колонку монтують без перекосу, дотримуючись послідовності складання й моментів затягування для конкретної техніки. Після монтажу перевіряють рух керма в усьому передбаченому діапазоні: він має бути плавним, без заїдань, зайвого вільного ходу та контакту із сусідніми деталями. Помилка в орієнтації корпусу чи невідповідна посадка можуть спричинити туге обертання, послаблення з’єднань і прискорене зношення. Виявлені відхилення усувають до початку експлуатації.
