Важіль гальма правий Xingtai 120 AMG

Правий важіль гальма Xingtai 120 AMG передає зусилля в механічному гальмівному приводі. Він пов’язує рух приєднаної тяги з поворотом вала. Щільність посадки та стан з’єднання з тягою впливають на точність передавання руху: люфт у цих місцях додає вільного ходу та заважає чіткому спрацьовуванню гальма.

Будова важеля

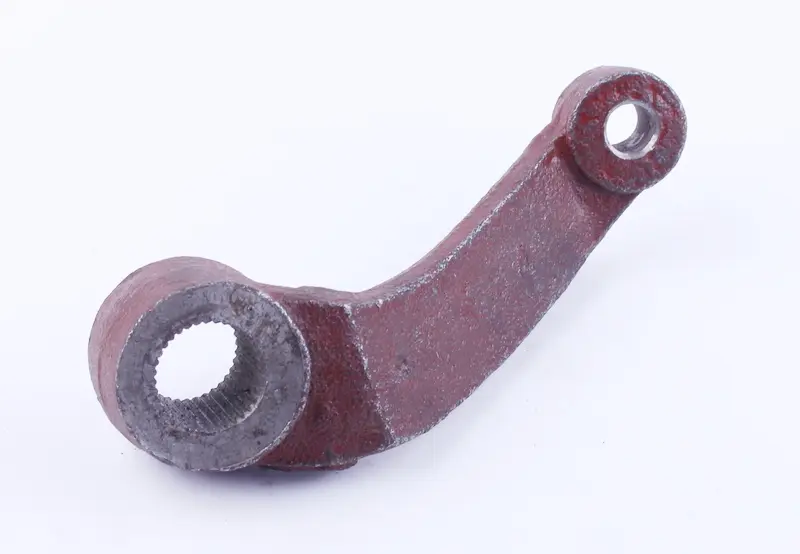

Деталь має вигнуту форму. На одному кінці розташований великий посадковий отвір із внутрішніми шліцами, на другому — менший круглий отвір. Через шліцьове з’єднання передається поворот, а малий отвір призначений для приєднання приводу. Вигин і взаємне розташування кінців визначають положення важеля відносно сусідніх частин механізму. Тому для правильного добору потрібно порівнювати весь профіль деталі, а не лише її отвори.

Ознаки зношення

Важіль замінюють через тріщини, деформацію, пошкоджені шліци або спрацьований отвір під з’єднувальний палець. Зношення посадки може проявлятися хитанням важеля на валу, а вироблення малого отвору — люфтом у місці приєднання тяги. Коли отвір стає овальним, частина руху витрачається на вибирання зазору. Зігнута деталь може торкатися сусідніх частин і обмежувати переміщення приводу. Водночас збільшений вільний хід педалі сам по собі не є підставою для заміни: спочатку перевіряють посадку важеля та обидва з’єднання.

Як звірити зі знятою деталлю

Порівняйте праве виконання, напрямок вигину й розташування отворів. Для шліцьової посадки мають збігатися діаметр, кількість і профіль шліців, а також ширина посадкової частини. Біля малого отвору перевірте його діаметр, товщину вушка та відповідність з’єднувальному пальцю. Окремо зіставте відстань між центрами отворів і зміщення кінців один відносно одного. Від цих параметрів залежать положення тяги та співвідношення її ходу з кутом повороту вала.

Також звірте спосіб закріплення на валу й переконайтеся, що важелю вистачатиме місця для повного руху. Близький зовнішній контур ще не означає однакової посадки. Інший вигин може спричинити перекіс тяги або контакт із сусідніми деталями, а невідповідні шліци не забезпечать належного передавання зусилля. Не варто набивати важіль ударами, розточувати посадку чи згинати його, щоб сумістити отвір із тягою.

Заміна та перевірка

Надійно зафіксуйте техніку від руху й зніміть навантаження з гальмівного приводу. Перш ніж розбирати з’єднання, позначте положення старого важеля відносно вала та тяги: це дасть орієнтир під час складання. Після демонтажу очистьте посадкове місце, огляньте шліци вала, з’єднувальний палець і його фіксатор. Зношений палець залишить люфт навіть після встановлення нового важеля. Якщо пошкоджені шліци вала, заміни самого важеля буде недостатньо для щільного з’єднання. Спрацьовані суміжні деталі замінюють разом із ним.

Поставте важіль у положення, передбачене конструкцією приводу, закріпіть штатним способом і приєднайте тягу. Кріплення затягують, а привід регулюють за настановою до техніки. Після складання перевірте повний хід, вільне повернення та відсутність зачіпання сусідніх деталей. Коли педаль відпущена, привід не повинен залишатися натягнутим або заклинювати. Спочатку перевірте спрацьовування й відпускання гальма на нерухомій техніці, потім виконайте контрольну перевірку на малій швидкості на вільному рівному майданчику.
