Важіль гальма DongFeng 354/404 AMG

Важіль гальма DongFeng 354/404 AMG передає механічне зусилля в гальмівному приводі. Стан посадки та з’єднань впливає на те, чи передається рух до гальмівного механізму без зайвого люфту й заїдання. Важіль замінюють у разі деформації, тріщин або спрацювання отворів. Для правильного підбору потрібна не лише назва техніки: розташування вушок і посадкової втулки має відповідати знятій деталі, інакше зміниться взаємне положення частин приводу.

Будова важеля

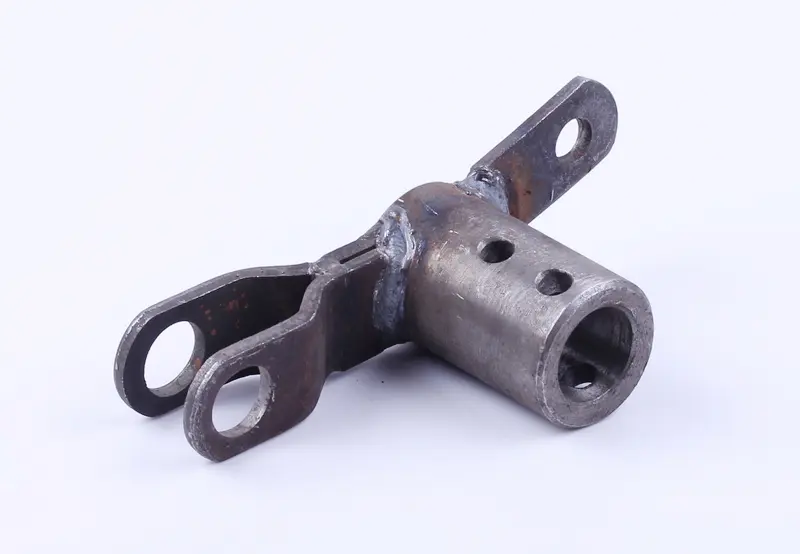

Конструкція поєднує циліндричну втулку з центральним отвором, вилку з двома вушками та окреме вушко з протилежного боку. У стінці втулки є поперечні отвори, а частини важеля з’єднані зварними швами. Під час порівняння враховуйте кут розташування вилки відносно втулки, положення одиночного вушка та напрямок отворів. Саме ці особливості визначають, чи вдасться приєднати важіль до наявного приводу без перекосу та примусового зміщення суміжних деталей.

Ознаки зношення

Збільшений вільний хід, стукіт у з’єднаннях або затримка передавання зусилля — привід перевірити важіль і його кріплення. Огляньте отвори вушок на овальність, ділянки біля їхньої основи та зварних швів — на тріщини, посадкову поверхню втулки — на пошкодження. Зігнуті вушка можуть затискати приєднану деталь і заважати її руху. Водночас джерелом люфту буває спрацьований палець чи інша спряжена деталь. Якщо залишити її без заміни, зазор може зберегтися навіть із новим важелем.

Як перевірити відповідність

Зіставте діаметр і довжину посадкової втулки, форму внутрішнього отвору, діаметри отворів у вушках та міжцентрові відстані. Виміряйте проміжок між щоками вилки: деталь, що входить між ними, не повинна розпирати вилку або мати надмірний боковий зазор. Перевірте розміщення поперечних отворів і спосіб фіксації старого важеля. Навіть якщо втулка підходить до посадки, інше положення вушок може завадити з’єднанню з приводом або обмежити його хід.

Заміна та перевірка

До розбирання унеможливте переміщення техніки, зніміть навантаження з приводу та позначте положення важеля й приєднаних до нього деталей. Знявши старий важіль, очистьте посадку й огляньте поверхню, з якою контактує втулка. Перевірте пальці, втулки шарнірів і стопорні елементи, якщо вони є в цьому з’єднанні. Деталі зі спрацюванням варто замінити разом із важелем, щоб не переносити люфт у нове з’єднання. Встановлюйте важіль у належному положенні, дотримуючись порядку кріплення та вимог до затягування з інструкції до техніки.

Не зводьте перекошені вушка силою кріплення та не забивайте важіль на посадку: це може пошкодити поверхні й навантажити зварні з’єднання. Після складання перевірте рух приводу на всьому ході, повернення у вихідне положення та відсутність зачіпання сусідніх деталей. Невідповідна геометрія або помилка в орієнтації важеля можуть спричинити заїдання, надмірний вільний хід чи неповне розгальмовування. Завершіть роботу перевіркою регулювання та дії гальм відповідно до інструкції, починаючи з перевірки на нерухомій техніці.
