Важіль кермовий під механічне керування DongFeng AMG

Кермовий важіль під механічне керування DongFeng AMG передає рух від кермового механізму до тяги. Щільність його з’єднань впливає на точність керування: коли важіль рухається відносно вала, частина повороту керма витрачається на вибирання люфту. Деформована деталь змінює положення тяги. Для заміни потрібен важіль із відповідною геометрією та посадками, які збігаються зі знятою деталлю.

Будова важеля

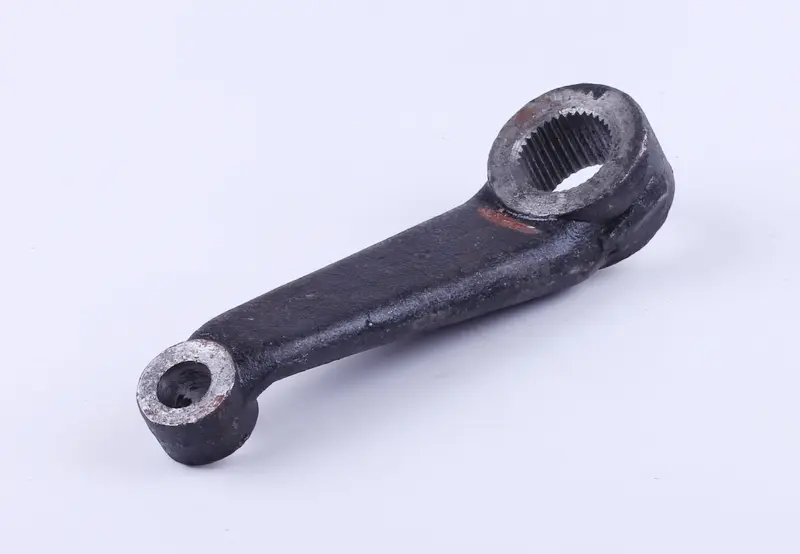

Деталь має видовжену форму з двома вушками різного розміру. У більшому вушку виконані внутрішні шліци для з’єднання з валом, у меншому — отвір для приєднання тяги. Через шліцьове з’єднання передається поворот, а відстань між посадками задає плече важеля. Від довжини та вигину залежить положення тяги під час руху кермового приводу. Самої схожості контуру недостатньо, щоб замінити один важіль іншим.

Ознаки пошкодження

Важіль перевіряють, якщо під час зміни напрямку обертання керма чути стукіт, біля тяги з’явився люфт або шліцьова частина зміщується відносно вала. Зношені шліци, розбитий отвір, тріщини та вигин після удару є причинами заміни. Водночас джерелом вільного ходу може бути наконечник тяги чи ослаблене кріплення. Спочатку варто визначити, яке саме з’єднання має люфт: новий важіль не усуне зношення іншої деталі.

Як перевірити відповідність

Зіставте загальну форму, вигин і розташування вушок зі старим важелем. Виміряйте відстань між центрами посадок. На боці вала звірте посадковий діаметр, кількість і профіль шліців, а також глибину посадки. На боці тяги перевірте діаметр і форму отвору, товщину вушка та спосіб кріплення. Обидва з’єднання мають відповідати приводу одночасно: збіг лише шліцьової частини ще не означає, що тяга стане без перекосу.

Зверніть увагу на орієнтацію важеля на валу та проміжки до сусідніх деталей. Інший вигин або зміщення отвору можуть обмежити поворот чи спричинити зачіпання деталей у крайніх положеннях. Виконання під механічне керування враховують разом із будовою конкретного приводу, а не окремо від розмірів. Під час порівняння старої деталі перевірте, чи не була вона зігнута: пошкоджений контур не повинен ставати зразком для встановлення.

Заміна та перевірка

Перш ніж роз’єднувати кріплення, зафіксуйте техніку від переміщення та позначте положення важеля на валу, коли колеса стоять прямо. Знявши деталь, очистьте посадкові поверхні й огляньте шліци вала, кріплення та з’єднання з тягою. Якщо відповідні шліци зношені, щільної посадки не буде навіть із новим важелем. Пошкоджений наконечник тяги та непридатні кріпильні деталі потрібно замінити під час цього ремонту.

Важіль установлюють у передбаченій орієнтації, приєднують тягу та затягують кріплення відповідно до документації техніки. Не підганяйте невідповідні шліци ударами та не розширюйте отвір заради з’єднання. Відновіть передбачене стопоріння, після чого перевірте посадки на люфт. У всьому діапазоні повороту тяга має рухатися без заклинювання, а важіль — проходити вільно, не торкаючись сусідніх деталей. Якщо з’єднання зміщується або привід працює з перекосом, причину усувають до використання техніки.
