Важіль регулятора DL190-12 Xingtai 120 AMG

Важіль регулятора DL190-12 Xingtai 120 AMG передає рух між сполученими частинами механізму регулювання. Справний важіль має зберігати потрібне взаємне положення з’єднань і передавати переміщення без зайвого вільного ходу. Зношена посадка спричиняє люфт, а деформований корпус може заважати руху механізму. Деталь замінюють у разі тріщин, пошкодження місць з’єднання або зміни її форми.

Будова важеля

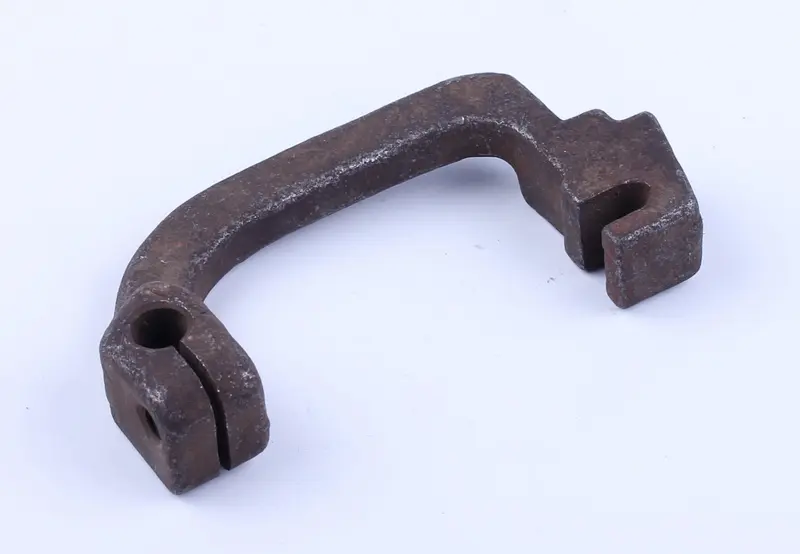

Корпус має вигнуту форму. Один кінець виконаний із круглим посадковим отвором і розрізом, другий має відкритий проріз між двома виступами. Через ці ділянки важіль з’єднується із суміжними деталями та передає переміщення. Вигин задає розташування кінців і впливає на те, скільки місця потрібно деталі під час руху. Для правильної заміни необхідно зіставляти весь контур, а не лише форму одного з’єднання.

Ознаки зношення

Важіль варто перевірити, якщо у приводі збільшився вільний хід, механізм реагує на переміщення із затримкою або заїдає на окремій ділянці. Під час огляду шукають тріщини біля розрізу, спрацювання контактних поверхонь, деформацію та ослаблене кріплення. Водночас перевіряють суміжні з’єднання: схожі прояви можуть виникати через їхній стан. Заміну обґрунтовує виявлене пошкодження важеля, а не лише зміна поведінки регулятора.

Як підібрати деталь

Звірте позначення зі своєю технікою та порівняйте важіль зі знятим. Виміряйте діаметр і глибину круглого отвору, ширину та глибину відкритого прорізу, товщину кінців і відстань між місцями з’єднання. Перевірте розташування розрізу, напрямок вигину та зміщення кінців один відносно одного. Навіть за однакового посадкового отвору відмінна геометрія може змінити положення сполучених деталей або створити перешкоду для їхнього руху.

Огляньте поверхні, з якими працює важіль. Спрацьована суміжна деталь здатна залишити люфт і після його заміни. Перевірте стан різьби та штатного кріплення, а також ділянку контакту у відкритому прорізі. Пошкоджені деталі з’єднання замінюють за результатами огляду. Не намагайтеся пристосувати невідповідний важіль розточуванням отвору, розширенням прорізу чи підгинанням: такі зміни порушують посадку або взаємне положення його кінців.

Монтаж і контроль руху

Перед роботою зупиніть техніку й унеможливте випадковий запуск. Позначте положення старого важеля та запам’ятайте розташування приєднаних деталей. Звільніть з’єднання й зніміть важіль без ударів по суміжних частинах механізму. Очистьте посадкові поверхні та перевірте, чи немає пошкоджень, які завадять щільному приляганню. Нову деталь встановіть у передбачене положення, а кріплення затягніть відповідно до керівництва з обслуговування техніки.

Надмірне затягування не виправляє невідповідності посадки. Після монтажу переконайтеся, що важіль надійно закріплений і плавно проходить передбачений діапазон переміщення. Він не має зачіпати сусідні деталі, заклинювати чи зміщуватися у кріпленні. Далі перевірте дію регулятора за порядком, установленим для техніки. Помилка в орієнтації або формі важеля може обмежити хід і порушити регулювання, тому контроль руху потрібен до початку експлуатації.
