Важіль поворотний правий Xingtai 120/220 AMG

Правий поворотний важіль Xingtai 120/220 AMG передає зусилля від кермової тяги до поворотного механізму колеса. Щільна посадка та справне з’єднання з тягою потрібні, щоб колесо реагувало на рух керма без зайвого вільного ходу. Важіль замінюють у разі пошкодження, зношення отворів або послаблення посадки, коли справне кріплення вже не утримує деталь належним чином.

Будова важеля

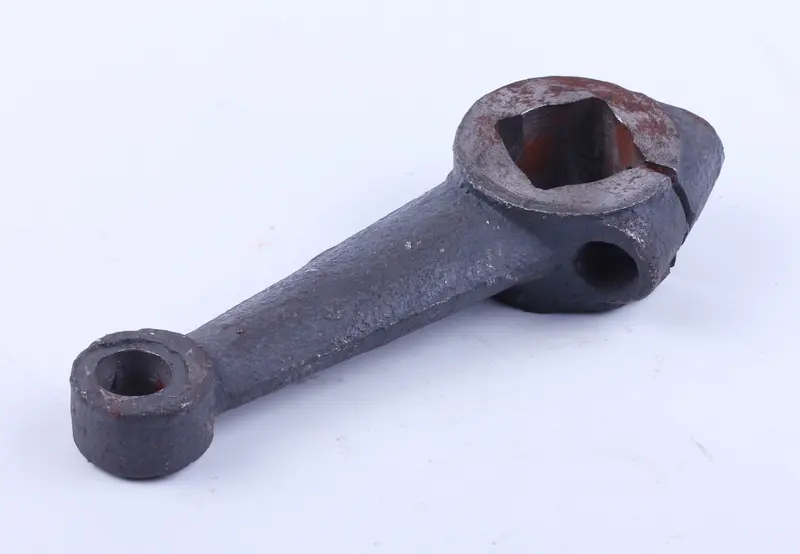

Видовжене плече з’єднує невелике вушко з отвором та більшу розрізну головку. У головці є фасонний посадковий отвір і бічний отвір для кріплення. Ці частини мають різне призначення, тому під час добору перевіряють кожне з’єднання окремо. Плече передає зусилля, а посадкова головка повинна утримувати важіль від провертання відносно сполученої деталі. Взаємне розташування головки й вушка визначає, як тяга працюватиме під час повороту.

Ознаки пошкодження

Стук у з’єднанні, запізніла реакція колеса на переміщення тяги або рух важеля на посадці — приводи перевірити його стан. Після очищення оглядають краї отворів, ділянку розрізу та місця переходу головок у плече. Тріщини, вигин, видовжені отвори й сліди зміщення на посадкових поверхнях допомагають знайти причину несправності. Деформоване плече може змінити положення тяги та обмежити хід кермового механізму. Водночас джерелом люфту може бути наконечник тяги, тому варто розрізняти зношення самого важеля й суміжного з’єднання.

Як перевірити відповідність

Почніть зі сторони встановлення: правий бік визначають за напрямком руху техніки вперед. Далі зіставте форму посадкового отвору, напрямок плеча, розташування розрізу та бічного кріплення зі знятою деталлю. Однакова посадка ще не робить лівий і правий важелі взаємозамінними. Через неправильне положення плеча тяга може торкатися сусідніх деталей або не давати колесам повертатися в потрібному діапазоні.

Звірте відстань між центрами отворів, товщину вушка, розміри й форму отвору для приєднання тяги. Якщо палець має конічну посадку, її геометрія також повинна відповідати отвору. Порівнювати зручніше після видалення бруду, а під час вимірювання слід враховувати зношення старої деталі: розбитий отвір уже не відтворює початковий розмір. Збіг назви техніки не замінює перевірки посадкових поверхонь, особливо коли важелі відрізняються вигином чи розташуванням кріплення.

Заміна та перевірка

До розбирання запам’ятовують або позначають орієнтацію важеля й положення коліс. Техніку надійно фіксують, а з’єднання звільняють від навантаження. Після зняття очищають місця сполучення, перевіряють посадку, палець або наконечник тяги, кріпильні та передбачені стопорні деталі. Зношений палець чи пошкоджене кріплення залишать люфт навіть із новим важелем. Заодно оглядають захисний чохол наконечника, поки до нього є доступ.

Важіль встановлюють у належній орієнтації, не розточуючи отвори й не стягуючи силоміць з’єднання, що не збігаються. Послідовність і зусилля затягування беруть із керівництва техніки. Після складання перевіряють надійність фіксації та рух кермового механізму від одного крайнього положення до іншого. Не повинно бути люфту, заклинювання чи контакту тяги із сусідніми деталями. Якщо під час заміни порушували регулювання тяги, положення коліс перевіряють і відновлюють відповідно до вимог техніки.
