Важіль поворотний правий Foton 244, ДТЗ 244, Jinma 244/264 AMG

Правий поворотний важіль Foton 244, ДТЗ 244, Jinma 244/264 AMG передає зусилля від кермової тяги до механізму повороту колеса. Його форма визначає положення з’єднань і напрямок прикладання зусилля. Справний важіль має зберігати геометрію та щільно триматися на кріпленні: зміщення в отворах або вигин плеча порушують точність керування й можуть обмежувати рух тяги.

Будова та ознаки пошкодження

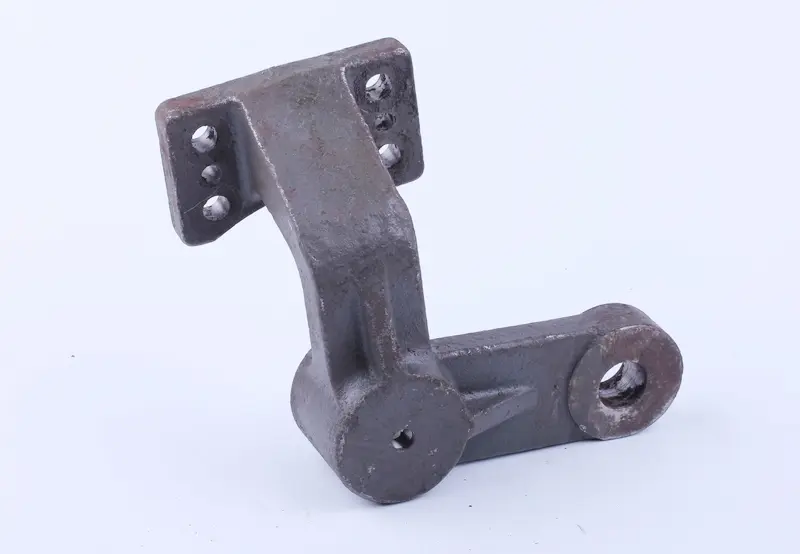

Деталь має вигнутий корпус, майданчик із кількома кріпильними отворами та винесене вушко з отвором. Ділянки корпусу з’єднані ребрами. Під час підбору значення має взаємне розташування цих частин: лише однакових отворів недостатньо, якщо плече спрямоване інакше. Праве виконання звіряють за положенням важеля на машині та формою знятої деталі.

Важіль замінюють у разі тріщин, викривлення після удару, пошкодження вушка або розбитих отворів кріплення. Коли болти послаблюються, деталь може зміщуватися під навантаженням, поступово зношуючи місця прилягання. Стукіт і збільшений вільний хід керма самі по собі ще не визначають причину несправності. Перевірте, де саме виникає рух: у кріпленні важеля чи в шарнірі наконечника тяги. Якщо люфт має наконечник, заміна самого важеля його не усуне.

Як перевірити відповідність

Покладіть новий і знятий важелі в однаковому положенні та порівняйте напрямок вигину, виліт плеча й розташування вушка відносно кріпильного майданчика. Звірте кількість отворів, відстані між їхніми центрами, діаметри, товщину ділянок кріплення та форму посадки приєднуваної деталі. Окремо перевірте, чи збігається положення тяги після встановлення. Інший виліт може змінити її траєкторію та зменшити проміжок до сусідніх деталей.

Назва моделі допомагає звузити вибір, проте відповідність місць з’єднання потрібно перевіряти безпосередньо. Якщо знятий важіль деформований, орієнтуйтеся на неушкоджені посадки та документацію машини, а не повторюйте його викривлення. Не підтягуйте деталь болтами до майданчика, коли отвори не збігаються або поверхні прилягають із перекосом. Розточування отворів для підгонки здатне порушити посадку та спричинити подальше послаблення кріплення.

Заміна та контроль з’єднань

Зафіксуйте техніку від переміщення, розвантажте з’єднання та підготуйте доступ до кріплення. Позначте положення важеля й тяги до розбирання. Знявши деталь, очистьте поверхні прилягання, огляньте отвори, різьбу болтів і шарнір наконечника. Пошкоджений кріпіж та зношений наконечник потребують окремої заміни; також перевірте стан передбачених конструкцією деталей стопоріння.

Під час складання важіль має прилягати рівно, без примусового зміщення тяги. Затягніть з’єднання з моментом, установленим документацією техніки, та відновіть їхню фіксацію. Перевірте поворот в обидва боки: тяга повинна рухатися без заклинювання й контакту із сусідніми деталями, а кріплення — залишатися нерухомим. Якщо положення регульованої тяги змінювали, перевірте встановлення коліс за вимогами машини. Помилка у формі важеля або нещільне кріплення можуть призвести до нерівномірного повороту та повторного зношення посадок.
