Важіль поворотний правий Foton 244, Jinma 244/264 AMG

Правий поворотний важіль Foton 244, Jinma 244/264 AMG передає зусилля від кермової тяги до механізму повороту колеса. Справний важіль із щільними з’єднаннями забезпечує точне передавання руху керма. Його замінюють у разі тріщин, деформації або зношення посадкових місць, коли кріплення вже не може надійно утримувати з’єднані деталі.

Як влаштований важіль

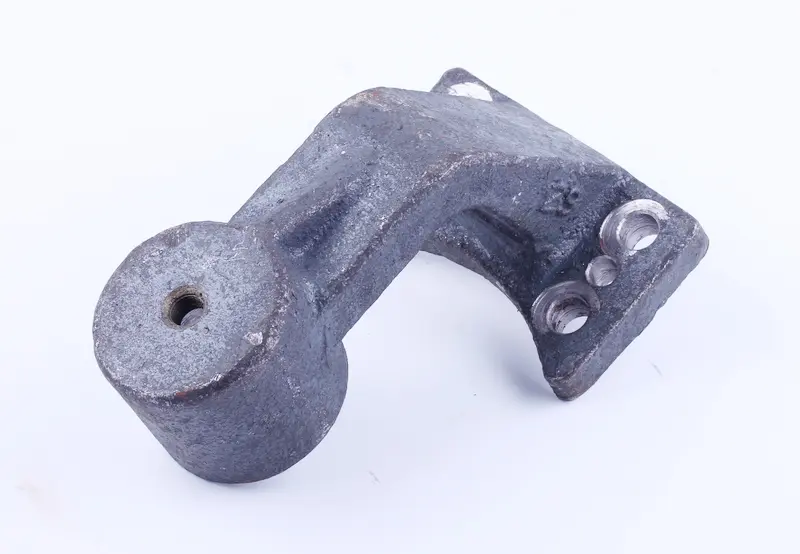

Корпус має вигнуту форму. З одного боку розташована округла потовщена частина з отвором, з іншого — кріпильний майданчик із кількома отворами. Вигин задає взаємне розташування місця кріплення та точки прикладання зусилля. Тому під час порівняння деталей перевіряють не лише отвори, а й висоту, виліт та поворот кінців важеля відносно один одного.

Праве виконання має значення для встановлення. Схожий майданчик ще не робить важіль з іншого боку придатною заміною. Інший кут або виліт корпусу зміщує тягу, може обмежувати рух поворотного механізму чи спричиняти зачіпання сусідніх деталей. Правильно підібраний важіль повинен ставати на своє місце без зміни форми та перероблення кріплення.

Ознаки пошкодження

Стук біля з’єднання, послаблення кріплення, помітне зміщення тяги відносно посадки та збільшений вільний хід керма потребують перевірки. Причиною буває як важіль, так і наконечник тяги, тож спочатку знаходять місце появи люфту. На самому важелі перевіряють цілісність корпусу, краї отворів, кріпильний майданчик і ділянки переходу між потовщеннями та вигнутою частиною.

Особливо уважно оглядають деталь після удару або тривалої роботи з ослабленим кріпленням. Сліди зміщення, пошкоджена посадка чи витягнутий отвір свідчать, що простого підтягування може бути недостатньо. Тріщини та викривлення є підставою для заміни. Не варто виправляти геометрію ударами або нагріванням, намагаючись пристосувати пошкоджений важіль до механізму.

Як перевірити відповідність

• Зіставте правий бік встановлення, напрямок вигину та розташування потовщеного кінця зі знятою деталлю.
• Перевірте кількість отворів, відстані між їхніми центрами та форму поверхні, що прилягає до кріплення.
• Порівняйте розміри й профіль отвору для приєднуваної деталі та огляньте відповідне посадкове місце.
• Звірте виліт важеля і положення з’єднання з тягою відносно кріпильного майданчика.

Старий важіль для порівняння варто очистити: нашарування бруду приховують контури отворів і сліди зношення. Назва моделі допомагає звузити вибір, але кріплення потрібно звірити безпосередньо на машині. Якщо отвори не збігаються або майданчик стає навскіс, деталь не слід притягувати болтами із зусиллям чи підганяти розсвердлюванням.

Заміна та перевірка

Машину фіксують від переміщення, розвантажують з’єднання та позначають положення старого важеля. Після від’єднання тяги й зняття кріплення очищають посадкові поверхні. Разом із важелем перевіряють наконечник тяги, стан кріпильних і стопорних деталей. Пошкоджене кріплення замінюють, а зношений наконечник ремонтують або замінюють окремо: встановлення важеля не прибере люфт в іншому з’єднанні.

Під час складання забезпечують повне прилягання майданчика та правильну посадку з’єднання з тягою. Кріплення затягують і фіксують за документацією машини. Потім перевіряють відсутність люфту, вільний рух у всьому діапазоні повороту та положення коліс. Якщо механізм заїдає, тяга торкається сусідніх деталей або кріплення знову слабшає, причину усувають до початку роботи.
