Важіль поворотний лівий під шпонку Xingtai 24B, Shifeng 244, Taishan 24 AMG

Лівий поворотний важіль під шпонку для Xingtai 24B, Shifeng 244, Taishan 24 передає зусилля від кермової тяги до поворотного механізму колеса. Він потрібен для узгодженого руху тяги та колеса під час кермування. Для заміни мають збігатися сторона встановлення, вигин важеля й посадкові з’єднання, оскільки вони визначають розташування тяги та геометрію кермового приводу.

Будова важеля

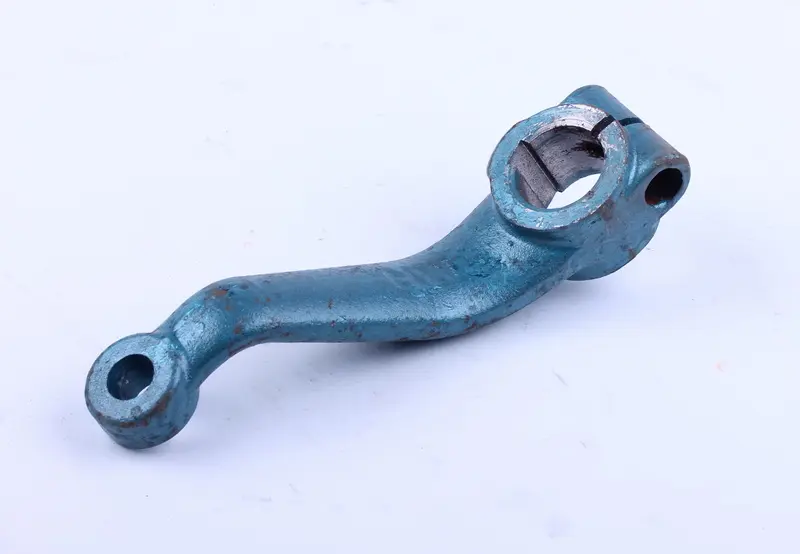

На одному кінці вигнутого корпусу розташована велика посадкова головка, на іншому — вушко з отвором для з’єднання з тягою. Головка має розріз і поперечний отвір під стяжне кріплення. Шпонка задає взаємне положення важеля та вала, а кріплення утримує з’єднання. Корпус пофарбований у синьо-зелений колір.

Вигин зміщує точку приєднання тяги відносно головки. Навіть за однакового діаметра посадки важіль з іншим вильотом або розворотом вушка змінить положення тяги. Ліве виконання звіряють зі знятою деталлю так, як вона стояла на техніці: враховують напрямок вигину, орієнтацію головки та розташування кріплення.

Ознаки зношення

Стук під час зміни напрямку повороту, вільний хід у з’єднанні з валом і затримка руху колеса відносно тяги потребують перевірки. Причиною може бути також зношений шарнір тяги, тому спочатку знаходять місце люфту. Важіль замінюють, якщо він тріснув, погнувся, має пошкоджену посадку або розбитий шпонковий паз.

Ослаблене кріплення дозволяє важелю рухатися на валу під змінним навантаженням, через що посадкові поверхні поступово зношуються. Після удару колесом об перешкоду варто перевірити, чи не змінилася форма важеля. Сильніше затягування болта не відновлює розбитий паз і не усуває наслідків деформації.

Як підібрати заміну

• Зіставте сторону встановлення, вигин корпусу та положення вушка відносно посадкової головки.
• Виміряйте діаметр і перевірте профіль великого отвору, ширину та розташування шпонкового паза.
• Порівняйте відстань між центрами отворів і виліт важеля відносно посадки.
• Звірте форму отвору для приєднання тяги, товщину вушка та розміщення стяжного кріплення.

Для порівняння очистьте посадкові поверхні старої деталі: забруднення заважають оцінити їхній стан і точно виміряти розміри. Шпонка має відповідати пазам і на валу, і у важелі. Невідповідна посадка спричиняє люфт або не дає встановити головку в потрібне положення. Помилка у виборі форми важеля може обмежити переміщення тяги та створити контакт із сусідніми деталями.

Монтаж і перевірка

Зафіксуйте техніку від переміщення та зніміть навантаження зі з’єднання. До демонтажу позначте положення старого важеля на валу, від’єднайте тягу й звільніть кріплення головки. Огляньте вал, шпонку, стяжний кріпіж і шарнір тяги. Якщо на них є пошкодження, замініть відповідні деталі разом із важелем: зношена сполучна поверхня залишить люфт і прискорить зношення нової посадки.

Під час складання сумістіть шпонку з пазами та встановіть важіль без перекосу. Не стягуйте болтом посадку, яка не збігається за розміром або профілем. Дотримуйтеся вимог керівництва техніки щодо затягування кріплень. Після монтажу перевірте, чи немає зміщення важеля на валу, чи вільно рухається кермовий механізм в обидва боки та чи достатні зазори до сусідніх деталей. Завершіть роботу перевіркою регулювання кермового приводу.
