Важіль поворотний лівий Xingtai 24B, Shifeng 244, Taishan 24 AMG

Лівий поворотний важіль для Xingtai 24B, Shifeng 244, Taishan 24 AMG передає зусилля від кермової тяги до поворотного механізму колеса. Справний важіль із щільними з’єднаннями забезпечує передачу руху без додаткового люфту в місцях кріплення. Його замінюють під час ремонту кермового приводу, коли стару деталь зігнуто, на ній утворилися тріщини або зношені посадкові поверхні.

Будова та призначення

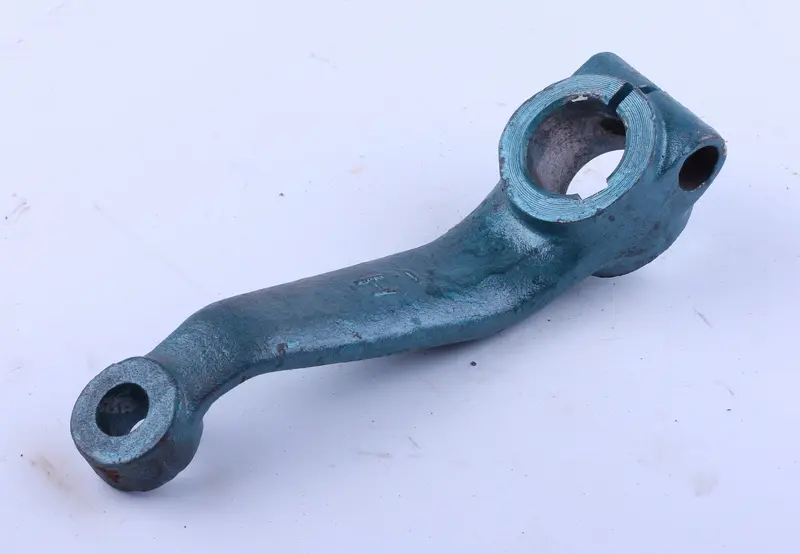

Деталь має вигнуте плече, велику посадкову частину з розрізом і бічним отвором та меншу вушкову частину з отвором на іншому кінці. Така геометрія визначає положення точки приєднання тяги відносно кріплення важеля. Під час добору потрібно враховувати не лише отвори, а й напрямок вигину, виліт і висоту плеча: від них залежить розташування тяги та зазор до сусідніх деталей.

Зусилля на важелі змінює напрямок щоразу, коли водій повертає кермо. Через з’єднання також передаються поштовхи від колеса. Якщо кріплення послаблюється, посадка може поступово розбиватися. Вільний хід у кермовому приводі потребує перевірки кількох місць: самого важеля, його фіксації та шарніра тяги. Зношений наконечник і пошкоджена посадка важеля потребують різних рішень під час ремонту.

Ознаки пошкодження

Важіль варто замінити за наявності тріщин біля отворів або переходів перерізу, деформованого плеча чи помітного зносу посадки. Пошкодження вушка та зміщення деталі відносно її кріплення також потребують уваги. Якщо після належного затягування з’єднання знову послаблюється, слід перевірити стан обох спряжених поверхонь. Випрямлення або зварювання тріснутого важеля не є належною заміною справної деталі кермового приводу.

Як перевірити відповідність

Для порівняння використовуйте важіль, знятий саме з лівого боку. Подібна форма правої деталі ще не означає, що її можна встановити замість лівої. Зіставте профіль великого посадкового отвору, розміри обох посадок, міжцентрову відстань, напрямок вигину та положення плеча. Перевірте місце розрізу, розташування бічного отвору й спосіб фіксації. Якщо з’єднання має шліци, конус чи інший спеціальний профіль, він повинен відповідати сполученій деталі.

Перевірте також, як приєднується наконечник кермової тяги та чи залишається доступ до кріплення. Після встановлення важіль не повинен стояти з перекосом або торкатися сусідніх деталей під час повороту. Самої відповідності моделі недостатньо без порівняння посадок. Помилка у формі чи вильоті плеча може змінити положення тяги, обмежити її хід і спричинити зачіпання деталей.

Заміна та контроль з’єднань

Спочатку техніку надійно фіксують від руху; для роботи з піднятим колесом застосовують стійкі опори. Положення старого важеля позначають до розбирання. Після від’єднання тяги й звільнення кріплення очищають посадкові поверхні та перевіряють їхній стан. Поруч оглядають відповідну посадку, наконечник тяги, його захисний чохол і кріпильні деталі. Зношені або пошкоджені сполучення потрібно відновити до складання, щоб новий важіль не працював із люфтом.

Деталь установлюють у передбаченому положенні, затягують кріплення за вимогами посібника до техніки та відновлюють штатну фіксацію. Невідповідну посадку не підганяють ударами чи надмірним затягуванням. Після складання перевіряють щільність з’єднань, вільний рух приводу й зазори під час повороту в обидва боки. Якщо регулювання тяги змінювали, кути встановлення коліс перевіряють відповідно до посібника.
