Важіль правого поворотного кулака DongFeng 240/244, тип 1, AMG

Важіль правого поворотного кулака DongFeng 240/244, тип 1, AMG передає зусилля від кермової тяги до поворотного кулака. Завдяки цьому рух кермового приводу повертає колесо. Важіль замінюють, коли він деформований, має тріщини або не тримається на посадці без люфту. Під час добору враховують правий бік встановлення та виконання «тип 1».

Будова важеля

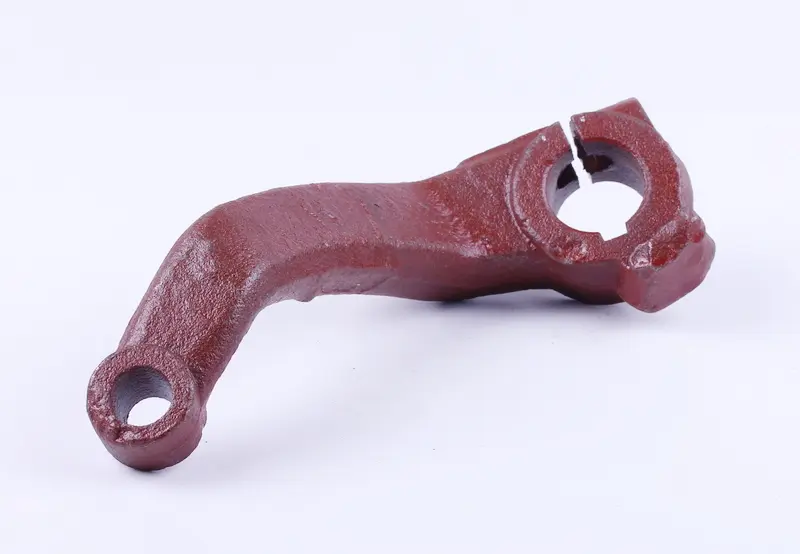

Деталь має вигнуте плече й червоне покриття. Один кінець утворює велику посадочну частину з розрізом, інший — вушко з отвором для з’єднання з кермовою тягою. Форма плеча задає положення тяги відносно кулака. Значення має не лише відповідність отворів, а й їхнє взаємне розташування: інший вигин або розворот вушка здатний змінити геометрію приводу та обмежити переміщення його деталей.

Ознаки несправності

Стук у з’єднанні, запізніла реакція колеса на рух тяги та зміщення важеля на посадці — причини оглянути кріплення й саму деталь. Шукають тріщини біля отворів і розрізу, викривлення плеча, пошкодження посадочної поверхні та зношення вушка. До таких дефектів можуть призвести удар або тривала робота з послабленим кріпленням. Люфт також виникає через зношений наконечник тяги чи пошкоджені кріпильні деталі. Щоб визначити причину, перевіряють кожне з’єднання окремо, а не обмежуються загальним вільним ходом керма.

Як підібрати заміну

• Зіставте бік встановлення та виконання «тип 1». Відповідність моделі техніки слід доповнити перевіркою самої деталі.
• Порівняйте вигин, виліт плеча й відстань між центрами отворів зі знятим важелем.
• Перевірте розмір і внутрішній профіль посадочного отвору, положення розрізу та розташування кріплення.
• Звірте діаметр, форму й напрямок отвору для приєднання тяги, а також товщину вушка.
• Переконайтеся, що положення плеча залишає тязі потрібний простір для руху без контакту із сусідніми частинами.

Для порівняння очистіть старий важіль і сумістіть деталі за посадочною частиною. Якщо знятий важіль погнутий, його форма вже не є надійним зразком — потрібна додаткова звірка з документацією техніки. Невідповідний отвір не варто розточувати, а слабку посадку намагатися виправити надмірним затягуванням. Це може спричинити тріщину або залишити рухомість у з’єднанні.

Що врахувати під час заміни

Техніку закріплюють від самовільного руху. Якщо доступ потребує піднімання, її встановлюють на стійкі опори. Перш ніж розбирати з’єднання, позначають орієнтацію важеля на кулаку. Тягу від’єднують відповідним інструментом, після чого звільняють кріплення й знімають важіль, уникаючи ударів по різьбі суміжних деталей. Посадочну поверхню очищають та оглядають, одночасно перевіряють наконечник тяги, кріплення і стопорні деталі. Якщо вони зношені або пошкоджені, однієї заміни важеля буде недостатньо для усунення люфту.

Новий важіль встановлюють у передбаченому положенні. Кріплення, спосіб стопоріння та момент затягування беруть із документації на відповідне з’єднання. Після складання перевіряють, чи немає зміщення на посадці, заїдання або торкання сусідніх частин під час повороту в обидва боки. Якщо змінювали довжину тяги чи виявили неправильне положення коліс, перевіряють регулювання кермового приводу. Залишковий люфт і перешкоди руху потрібно усунути до початку роботи: вони погіршують точність керування та навантажують з’єднання.
