Важіль поворотного кулака лівий Jinma 404 AMG

Лівий важіль поворотного кулака Jinma 404 AMG передає зусилля від кермового приводу до поворотного кулака. Справний важіль і надійне кріплення потрібні, щоб колесо точно реагувало на рух кермового механізму. Деталь замінюють у разі пошкодження корпусу або зношення з’єднань, коли підтягування кріплень уже не відновлює належну посадку.

Будова важеля

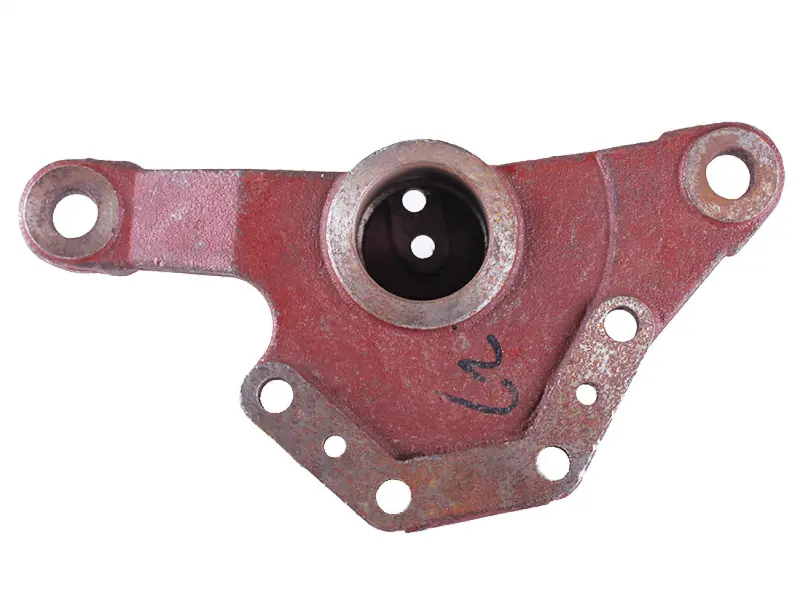

Корпус має складний контур, виступні вушка, центральну підвищену посадкову частину та отвори вздовж країв. Розташування цих ділянок визначає з’єднання важеля з іншими частинами механізму. Для правильного встановлення мають значення висота центральної частини, напрямок вушок і положення кожного отвору. Червоне покриття допомагає описати зовнішній вигляд, але підбирати запчастину лише за кольором не варто: він не визначає форму посадок.

Ознаки пошкодження

Тріщини, погнуті вушка, деформований корпус, розбиті отвори та пошкоджені посадкові поверхні — причини замінити важіль. До таких дефектів можуть призвести удар, тривала робота з послабленим кріпленням або люфт у з’єднанні. Якщо деталь рухалася на своєму місці, варто перевірити обидві сполучені поверхні. Саме підтягування болтів не усуне вироблення, а можливість прикрутити погнутий важіль ще не означає, що його геометрія придатна для роботи.

Стукіт під час повороту, збільшений вільний хід керма або затримка реакції колеса потребують перевірки з’єднань. Причиною може бути як кріплення важеля, так і наконечник тяги чи сусідні опори. Спочатку з’ясуйте, між якими деталями виникає зайве переміщення. Такий огляд дозволяє відрізнити пошкодження самого важеля від зношення деталей поруч і визначити, що потрібно замінити разом із ним.

Як перевірити відповідність

Порівняйте новий і знятий важелі за лівим виконанням, контуром корпусу, напрямком вушок та формою центральної посадки. Звірте діаметри отворів і відстані між їхніми центрами, товщину місць кріплення та висоту посадкової частини. Перевірте поверхні прилягання до кулака і спосіб з’єднання з кермовою тягою. Враховуйте просторове положення вушок: інший виліт або кут може змістити тягу, навіть якщо частина отворів збігається.

Особливості заміни

Перед розбиранням унеможливте рух техніки, зніміть навантаження зі з’єднання та зафіксуйте положення старого важеля. Очистьте місця прилягання від бруду й іржі, а за наявності ущільнення — від його залишків. Огляньте відповідні посадкові поверхні, різьби, кріпильні деталі та наконечник тяги. Пошкоджений кріпильний матеріал і несправні стопорні деталі замінюють; ущільнення добирають відповідно до будови з’єднання.

Під час складання важіль має сісти без перекосу. Не слід притягувати болтами деталь, яка не стає на місце, або підганяти отвори для суміщення. Послідовність і моменти затягування та спосіб стопоріння визначають за керівництвом до техніки. Після встановлення перевірте люфт, плавність руху кермового приводу та зазори до сусідніх деталей у всьому діапазоні повороту. Якщо положення тяги змінювали, перевірте регулювання кермового механізму. Невідповідна форма важеля чи нещільна посадка можуть спричинити заклинювання, послаблення кріплень і швидке зношення з’єднання.
