Важіль лівого поворотного кулака DongFeng 240 AMG

Важіль лівого поворотного кулака DongFeng 240 передає зусилля від кермових тяг до кулака, який повертає колесо. Щільність посадки важеля та стан з’єднань із тягами впливають на точність керування. Його замінюють, якщо пошкоджений корпус, зношені отвори або кріплення вже не утримує деталь без зміщення під час повороту.

Форма та місця кріплення

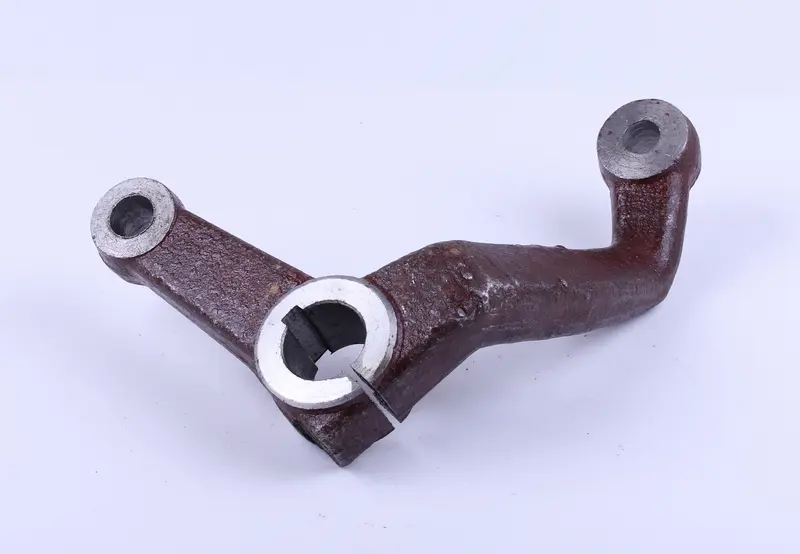

Важіль має два плеча різної форми: одне більш пряме, інше вигнуте й підняте відносно центральної частини. На кінцях є отвори для з’єднань. У центрі розташований великий посадковий отвір із розрізом до краю корпусу. Вигин плечей визначає розташування приєднаних тяг і відстань до сусідніх деталей. Тому під час добору потрібно порівнювати всю геометрію важеля, а не лише розмір центрального отвору.

Ознаки несправності

Вільний хід керма, стукіт зі зміною напрямку повороту та рух у місцях кріплення під навантаженням — причини перевірити важіль і його з’єднання. Тріщини, погнуті плечі, пошкоджена центральна посадка та розбиті отвори є підставами для заміни деталі. Деформація може з’явитися після удару, а робота з послабленим кріпленням поступово пошкоджує посадкові поверхні. Перед розбиранням варто визначити джерело люфту: якщо зношений шарнір наконечника, заміна самого важеля проблему не усуне.

Як перевірити відповідність

Зіставте ліве виконання, напрямок вигину плечей та розміщення кінцевих отворів відносно центральної посадки. Перевірте діаметр і профіль посадкового отвору, положення розрізу, товщину ділянок кріплення та міжцентрові відстані. Порівняйте також форму отворів для приєднання тяг: правильне з’єднання потребує відповідної посадки, а не просто можливості вставити палець або кріплення. Знятий і новий важелі зручно зіставляти, поклавши їх поруч в однаковому положенні.

Невідповідний кут або виліт плеча може змістити тягу, обмежити поворот чи спричинити зачіпання сусідніх деталей. Не слід підганяти важіль розточуванням отворів, згинанням або додаванням випадкових проставок. Якщо стара деталь погнута, її форма вже не є надійним зразком. У такому разі додатково перевіряють розташування кріплень на техніці та положення тяг, щоб не повторити деформацію під час добору.

Заміна й перевірка з’єднань

Спочатку техніку фіксують від переміщення; якщо її піднімають, використовують надійні опори. До від’єднання позначають положення важеля та тяг. З’єднання розбирають відповідним інструментом, уникаючи ударів по різьбі й посадкових поверхнях. Після зняття важеля очищують його посадку на кулаку та перевіряють, чи немає зносу або пошкоджень. Розбите місце кріплення не забезпечить щільної посадки навіть із новим важелем.

Поруч перевіряють наконечники тяг, захисні чохли шарнірів, кріплення та деталі стопоріння. Зношені наконечники й пошкоджені фіксатори замінюють. Важіль ставлять у передбачене положення, затягують кріплення за настановою до техніки та відновлюють стопоріння. Після складання перевіряють люфт, рух тяг і зазори в усьому діапазоні повороту. Якщо під час роботи змінювали регулювання тяг, перевіряють установлення коліс. Завершують заміну перевіркою кермування на малій швидкості, звертаючи увагу на вільний поворот без заїдання та стороннього стукоту.
