Важіль лівого поворотного кулака тип2 DongFeng 240/244 AMG

Важіль лівого поворотного кулака тип2 DongFeng 240/244 AMG передає зусилля від кермових тяг до поворотного кулака. Щільна посадка та справні з’єднання потрібні, щоб колесо точно реагувало на рух керма. Важіль замінюють у разі тріщин, деформації плечей або пошкодження посадочних поверхонь.

Будова важеля

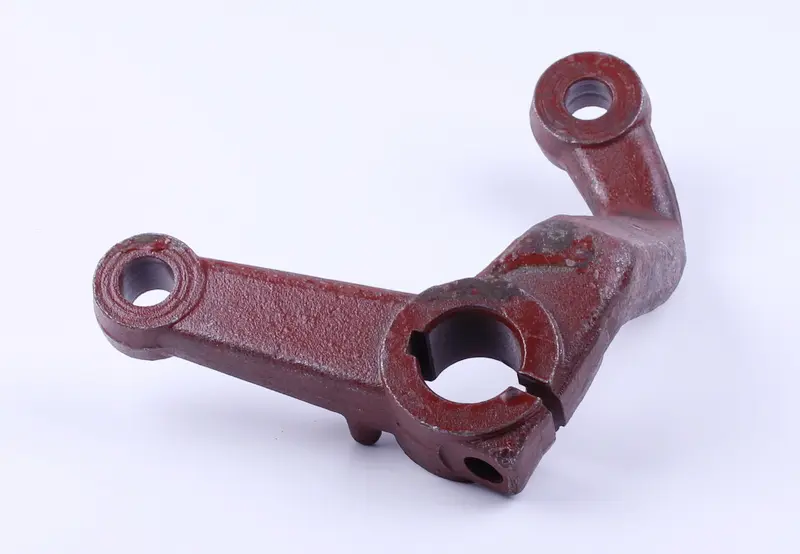

Деталь має два плеча з отворами на кінцях і центральний посадочний отвір. У центральній частині є розріз, внутрішній паз та місце для стяжного кріплення. Плечі спрямовані під різними кутами й мають вигини. Їхня форма визначає розташування з’єднань із тягами відносно кулака, тому під час добору потрібно зіставляти всю геометрію деталі.

Під час поворотів і руху нерівною дорогою важіль зазнає змінних навантажень. Якщо кріплення ослаблене, деталь може зміщуватися на посадці та поступово розбивати поверхні з’єднання. Сильний удар по колесу або тязі здатен погнути плече. Особливо уважно оглядають ділянки біля отворів і переходів між частинами корпусу: тріщини в цих місцях означають потребу в заміні.

Ознаки несправності

Збільшений вільний хід керма, стукіт під час зміни напрямку повороту та зміщення важеля відносно кулака — приводи перевірити з’єднання. Схожі прояви дають зношені наконечники тяг, тож спершу знаходять конкретне місце люфту. Оглядають центральну посадку, стяжне кріплення та отвори на плечах. Підтягування кріплення не усуває тріщин, викривлення чи зношення отворів.

Як підібрати заміну

Позначення тип2 враховують разом із формою та розмірами знятого важеля. Лівий бік визначають за розташуванням деталі на техніці, а не за її положенням на столі. Навіть за схожих обрисів різниця у висоті чи куті плечей може змінити положення тяг, зменшити зазори та завадити повному ходу кермового механізму.

• Зіставте діаметр і профіль центрального отвору, розташування внутрішнього паза та розрізу.
• Перевірте відстані від центральної посадки до отворів на кінцях плечей, розміри й форму цих отворів.
• Порівняйте напрямок вигинів, висоту плечей і місце стяжного кріплення.
• Переконайтеся, що посадочні поверхні відповідають кулаку та з’єднанням кермових тяг.

На що зважати під час установлення

Техніку фіксують від переміщення, а підняту частину встановлюють на стійкі опори. До зняття позначають положення важеля та запам’ятовують розташування тяг. Для роз’єднання застосовують відповідний інструмент, щоб не пошкодити різьбу пальців і посадочні поверхні. Місце встановлення очищають та оглядають. Разом із важелем варто перевірити кріплення, поверхню кулака, пальці й захисні чохли наконечників. Якщо суміжні деталі зношені, новий важіль сам по собі люфту не прибере.

Під час монтажу важіль має зайняти передбачене положення без розточування отворів або підгинання плечей. Кріплення затягують відповідно до настанови з обслуговування техніки та відновлюють передбачене стопоріння з’єднань. Після складання перевіряють щільність посадки, плавність повороту в обидва боки та відсутність контакту тяг із сусідніми деталями. За потреби перевіряють і регулюють сходження коліс. Невідповідна форма або слабке кріплення можуть спричинити заїдання, люфт і прискорене зношення з’єднань.
