Важіль опорний кермового механізму лівий Foton 244, ДТЗ 244, Jinma 244/264 AMG

Лівий опорний важіль кермового механізму для Foton 244, ДТЗ 244, Jinma 244/264 застосовують замість зношеної або пошкодженої деталі механізму керування поворотом. Він підтримує сполучені частини та допомагає зберігати їхнє взаємне положення під навантаженням. Для правильного підбору потрібне саме ліве виконання: вигин корпусу й розташування приєднувальних ділянок мають відповідати демонтованому важелю.

Будова важеля

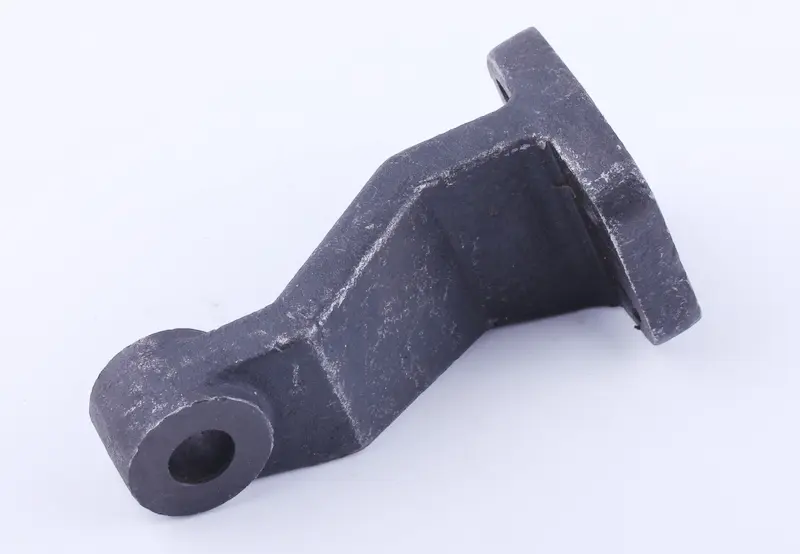

Корпус має вигнуту форму, округле вушко з отвором на одному кінці та поперечний майданчик на іншому. Середня частина зміщує ці ділянки одна відносно одної. Від такого розташування залежить, як важіль стає між сусідніми деталями кермового механізму. Тому під час порівняння враховують не лише отвір, а й напрямок вигину, загальний контур та положення майданчика відносно вушка.

Ознаки несправності

Збільшений люфт у з’єднанні, стукіт під час зміни напрямку повороту або помітне зміщення сполучених частин — привід перевірити важіль та його кріплення. Деталь потребує заміни, якщо є тріщини, деформація, розбитий отвір чи пошкоджені опорні поверхні. Причиною можуть бути удар, тривала робота з послабленим кріпленням або зношення з’єднання. Викривлений корпус здатний порушити положення суміжних деталей і спричинити заклинювання під час повороту.

Щоб заміна усунула несправність, перевіряють також палець або вісь, з якими з’єднаний важіль, стан кріпильних деталей і посадкових поверхонь. За наявності втулок у цьому з’єднанні оглядають і їх. Зношене спряження залишатиме люфт навіть після встановлення нового важеля. Сліди зміщення на опорних ділянках, тріщини та пошкодження кріплення не варто залишати без уваги лише тому, що кермо ще повертається без помітного стуку.

Як перевірити відповідність

Покладіть старий і новий важелі в однаковому положенні та порівняйте сторону встановлення, контур корпусу й напрямок вигину. Звірте розмір і розташування отвору, ширину вушка, форму поперечного майданчика та відстань між приєднувальними ділянками. Окремо перевірте зміщення кінців: деталі з близькими обрисами можуть займати різне положення в механізмі. Якщо отвір старого важеля сильно зношений, не визначайте потрібний розмір лише за ним — врахуйте розміри сполученої деталі та ремонтну документацію техніки.

Монтаж і перевірка

Перед розбиранням зафіксуйте техніку від переміщення та запам’ятайте положення важеля й послідовність деталей у з’єднанні. Знявши його, очистьте посадкові та опорні поверхні, перевірте кріплення й місця сполучення. Важіль має ставати на своє місце без підгинання корпусу або примусового стягування болтами ділянок, які не збігаються. Послідовність складання, спосіб фіксації та затягування кріплень визначають за документацією конкретної техніки.

Після встановлення перевірте фіксацію, відсутність зайвого люфту та вільний хід кермового механізму в усьому передбаченому діапазоні. Важіль не повинен торкатися сусідніх деталей чи перекошувати з’єднання. Невідповідна геометрія або помилка зі стороною встановлення може обмежити поворот, прискорити зношення спряжень і послабити кріплення. Якщо стукіт або заїдання залишилися, їхню причину потрібно усунути до початку роботи техніки.
