Важіль лівий кермового керування переднього ведучого моста Jinma 200/204/240/244 AMG

Лівий важіль кермового керування переднього ведучого моста Jinma 200/204/240/244 передає зусилля від кермової тяги до поворотного механізму колеса. Його замінюють через деформацію, пошкодження кріплення або зношення місця з’єднання з тягою. Правильна геометрія важеля потрібна, щоб тяга займала своє положення, а колесо поверталося без заїдання.

Будова та ознаки пошкодження

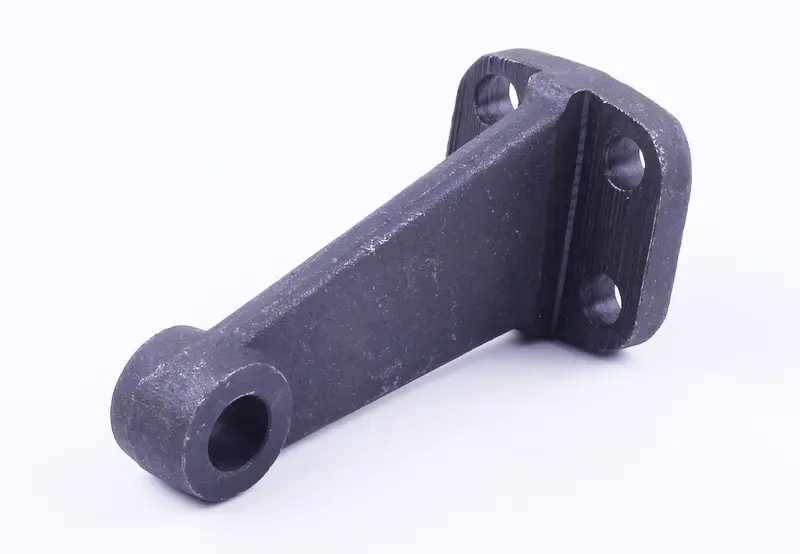

На одному кінці видовженого важеля розташоване вушко з отвором, на іншому — широкий кріпильний фланець з отворами. Корпус між ними передає зусилля від одного з’єднання до другого. Для добору мають значення не лише обриси фланця, а й розташування вушка відносно нього: від цього залежить положення кермової тяги після встановлення.

Перевірити важіль варто, якщо в кермовому приводі з’явився люфт, чути стукіт під час зміни напрямку повороту або послаблюється кріплення. Після удару колесом об перешкоду зверніть увагу на вигин корпусу та зміщення тяги. Причиною люфту може бути також її наконечник, тому спочатку визначають, яке саме з’єднання має зайвий рух. Тріщини, розбиті отвори, деформація та пошкоджені посадкові поверхні важеля є підставами для його заміни.

Як перевірити відповідність

Звірте лівий бік встановлення та виконання моста. Порівняйте зі знятою деталлю форму фланця, схему кріпильних отворів і відстані між ними, виліт важеля та положення вушка. Окремо перевірте товщину в місцях кріплення, діаметр і форму отвору для з’єднання з тягою. Якщо з’єднання конусне, параметри конуса також мають збігатися: однакові на вигляд отвори можуть давати різну посадку пальця.

Очистьте старий важіль і поверхню, до якої він кріпиться, щоб бруд не приховував відмінностей. Якщо знята деталь погнута, не використовуйте її вигин як орієнтир: додатково перевіряйте штатне положення тяги та місць кріплення. Те, що болти проходять крізь отвори, ще не означає правильного добору. Інший виліт або кут важеля може змінити положення тяги, зменшити діапазон повороту чи спричинити торкання сусідніх деталей.

Заміна та контроль після складання

Зафіксуйте техніку від переміщення, а якщо її потрібно підняти для доступу, встановіть на стійкі опори. Перед розбиранням запам’ятайте орієнтацію важеля й положення з’єднання з тягою. Від’єднуйте наконечник відповідним інструментом, зберігаючи цілими різьбу та захисний чохол. Після зняття очистьте місце під фланець і перевірте, чи немає пошкоджень, які завадять щільному приляганню.

Поруч огляньте кріпильні деталі, різьбові з’єднання, палець наконечника та його захист. Зношений наконечник або пошкоджене кріплення доцільно замінити разом із важелем, щоб не залишити причину люфту. Під час монтажу деталь має ставати у штатне положення без підгинання та розсвердлювання отворів. Не стягуйте болтами поверхні, які не прилягають одна до одної. Момент, послідовність затягування та спосіб стопоріння визначають за настановою для конкретного моста.

Після складання перевірте з’єднання на люфт і простежте за рухом тяги в усьому діапазоні повороту керма. Вона не повинна зачіпати інші деталі, а фланець — зміщуватися під навантаженням. Якщо тягу роз’єднували або змінювали її регулювання, перевірте встановлення коліс відповідно до вимог техніки. Заїдання, стукіт чи зазор під кріпильним фланцем потрібно усунути до початку роботи.
