Важіль лівий кермового механізму Jinma 200/204/240/244 AMG

Лівий важіль кермового механізму Jinma 200/204/240/244 AMG передає зусилля в кермовому приводі. Справний важіль із щільними з’єднаннями забезпечує точне передавання руху до керованих коліс. Його замінюють, коли пошкодження корпусу чи посадкових місць заважає зберегти правильне розташування деталей і надійно закріпити їх між собою.

Форма та робота важеля

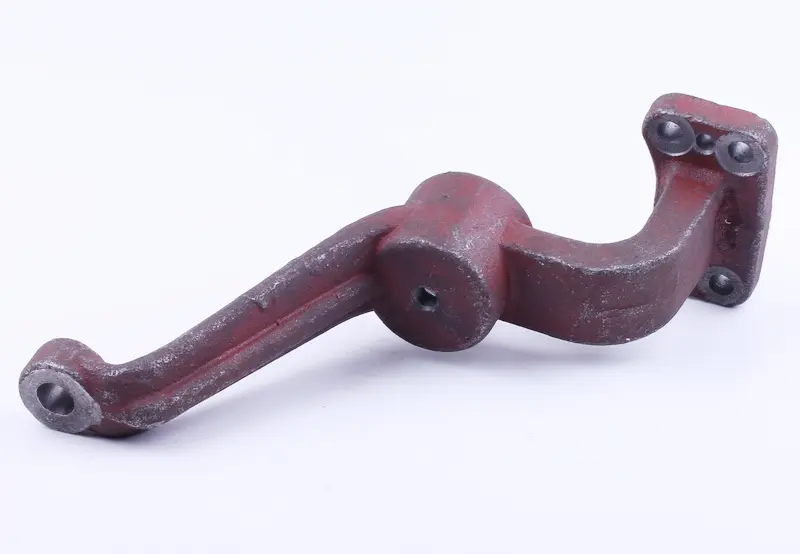

Деталь має видовжене плече з отвором на кінці, потовщену центральну частину та вигнуту ділянку, що переходить у майданчик з отворами. Ця форма визначає положення точок з’єднання в просторі. Для підбору мають значення напрямок вигину й розташування кожного кріплення: після встановлення важіль повинен рухатися без перекосу та зачіпання сусідніх частин. Ліве розташування враховують обов’язково, навіть якщо інший важіль має близькі загальні розміри.

Ознаки пошкодження

Підставою для заміни є тріщини, викривлення після удару, розбиті отвори та пошкоджені місця кріплення. Послаблене з’єднання може спричиняти стукіт і вільний хід, а деформоване плече — змінювати положення приєднаних деталей. Спершу варто встановити, де саме виникає люфт. Якщо рухається зношений наконечник тяги або недостатньо затягнуте кріплення, сам новий важіль не усуне несправність.

Під час огляду перевіряють краї отворів, переходи від плеча до потовщень і поверхні прилягання. Сліди зміщення, видовжені отвори та тріщини потребують уваги ще до складання. Те, що деталь тримається на місці, не підтверджує її справність: під навантаженням пошкоджене з’єднання може зміщуватися й порушувати точність керування. Оглядати важіль доцільно разом із деталями, які безпосередньо з ним з’єднані.

Як перевірити відповідність

Порівняйте знятий важіль із новим за контурами, напрямком і величиною вигину, положенням центрального потовщення та кінцевого майданчика. Звірте відстані між точками з’єднання, діаметри й форму отворів, товщину ділянок під кріплення. Окремо перевірте сполучення з тягою та відповідність кріпильних деталей. Однакова назва моделі не скасовує перевірку посадок: інша довжина плеча чи зміщення отворів можуть змінити хід приводу або завадити правильному складанню.

Заміна та контроль з’єднань

Перед розбиранням зафіксуйте машину від переміщення й позначте положення старого важеля відносно приєднаних деталей. Знявши його, очистьте поверхні прилягання та огляньте кріплення, наконечники тяг і фіксатори. Якщо суміжні деталі зношені й через це залишається люфт, їх також замінюють. Новий важіль встановлюють у відповідній орієнтації. Підгинання плеча або розточування отворів для суміщення кріплень змінює геометрію деталі та не є способом правильного підбору.

Затягування й фіксацію виконують за настановою до конкретної машини. Після складання перевіряють щільність з’єднань і плавний рух приводу в усьому діапазоні повороту. Важіль не повинен торкатися сусідніх частин чи зупиняти рух раніше за передбачені упори. Якщо від’єднували регульовані з’єднання тяг, перевіряють налаштування кермового приводу. За наявності заїдання, перекосу або стукоту спочатку з’ясовують причину й перевіряють складання, а вже потім повертають техніку до роботи.
