Рукав півосі переднього моста Jinma 254 AMG

Рукав півосі переднього моста Jinma 254 — корпусна деталь, усередині якої проходить піввісь. Він з’єднує частини моста та допомагає зберігати їхнє взаємне положення. Цілісність корпусу й точність прилягання фланців потрібні для правильного складання та герметичності стиків. Під час ремонту рукав добирають за будовою знятої деталі: самої назви техніки недостатньо для перевірки всіх з’єднань.

Будова та ознаки пошкодження

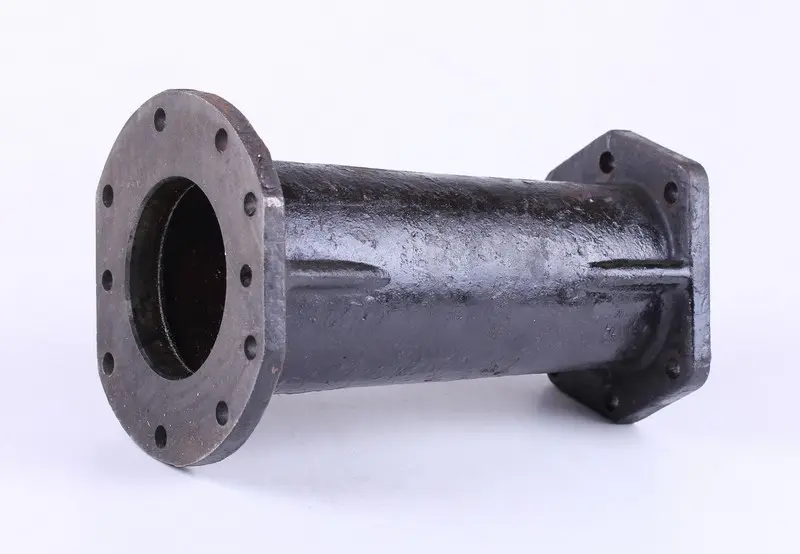

Деталь має видовжений порожнистий корпус із зовнішніми поздовжніми ребрами. На обох кінцях розташовані фланці з отворами для кріплення: один круглий, інший має кутастий обрис. Саме через ці ділянки рукав стикується із сусідніми частинами моста. Тому під час огляду перевіряють не лише стінки корпусу, а й краї фланців, отвори та поверхні прилягання.

Рукав потребує заміни, коли тріщини, зламані ділянки фланців, деформація або пошкоджені посадкові місця заважають правильно скласти міст. Причиною можуть бути удар, перевантаження чи тривала робота з послабленими болтами. Сліди оливи біля стику також потребують уваги, але не доводять несправність самого корпусу: спочатку розрізняють пошкодження ущільнення та дефект поверхні, до якої воно прилягає.

Перевірка відповідності

Для порівняння старий рукав очищають від бруду й залишків ущільнювальних матеріалів. Звіряють загальну довжину, контури обох фланців, кількість отворів, їхні діаметри та міжцентрові відстані. Далі перевіряють центрувальні ділянки й внутрішні посадки. Враховують також взаємне розташування фланців: відповідність одного кінця ще не підтверджує, що другий правильно з’єднається з мостом. Збережене заводське позначення на знятій деталі може допомогти зіставленню.

Невідповідність довжини чи посадок здатна спричинити перекіс, ускладнити встановлення півосі та порушити притискання ущільнень. Болти не повинні виправляти геометричну різницю між деталями. Якщо для суміщення потрібні значне зусилля, розсвердлювання отворів або примусове стягування, відповідність рукава перевіряють повторно. Старі ущільнення та кріплення варто зберегти до завершення підбору, щоб порівняти будову стиків і спосіб фіксації.

На що зважати під час заміни

Техніку надійно фіксують, а частину моста, яку розбирають, розвантажують. Якщо демонтаж відкриває порожнину з оливою, її попередньо зливають відповідно до порядку обслуговування моста. Сусідні деталі підпирають окремо, щоб після відкручування болтів вони не навантажували піввісь своєю вагою. Під час розбирання позначають розташування деталей і бережуть поверхні фланців від забоїн.

Після зняття рукава очищають стики, оглядають кріплення, суміжні посадкові місця та доступні ущільнення. Пошкоджені ущільнювальні деталі замінюють, а спосіб герметизації обирають за конструкцією з’єднання. Спочатку перевіряють, чи вільно суміщаються посадки й отвори нового рукава, потім рівномірно затягують кріплення з моментом, наведеним у настанові до техніки. Наприкінці перевіряють, чи немає заїдання під час провертання, відновлюють рівень оливи, якщо її зливали, та оглядають стики на підтікання.
