Рукав переднього моста лівий DongFeng 244/240 AMG

Лівий рукав переднього моста DongFeng 244/240 AMG — корпусна деталь для ремонту лівої частини моста. Він з'єднує частини моста, утворює порожнину для внутрішніх деталей і підтримує їхнє взаємне розташування. Цілісність корпусу та стан його посадок впливають на щільність стиків і роботу зібраного механізму під навантаженням.

Будова деталі

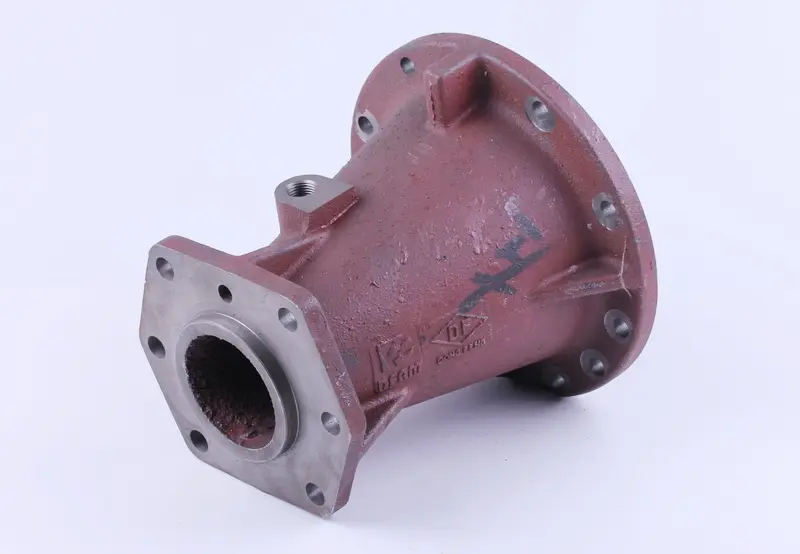

Порожнистий корпус розширюється до великого круглого фланця. На протилежному кінці розташований менший фланець із центральним отвором. Обидва фланці мають отвори для кріплення; на корпусі є ребра та виступ із різьбовим отвором. Зовні рукав пофарбований у червоно-коричневий колір, торцеві поверхні прилягання залишені відкритими. Для встановлення мають значення не лише обриси корпусу, а й точне розташування отворів та посадок, через які він сполучається із сусідніми частинами моста.

Причини заміни

Рукав потребує заміни за наявності тріщин, відламаних ділянок кріплення, пошкоджених отворів або деформованих фланців. До таких дефектів можуть призвести удар, перевантаження чи тривала робота з послабленими болтами. Під час огляду також перевіряють посадочні поверхні. Якщо на них є значне спрацювання або сліди зміщення сполучених деталей, підтягування кріплення не усуне причину несправності.

Масляні сліди біля стику, стукіт і люфт — привід перевірити з'єднання, а не одразу міняти корпус. Джерелом проблеми можуть бути ущільнення, болти чи прилеглі деталі. Рішення про заміну рукава приймають після перевірки його цілісності та посадок. Разом із ним варто оглянути сусідні фланці, підшипники й ущільнення: пошкодження цих деталей може знову спричинити люфт або втрату герметичності після ремонту.

Як перевірити відповідність

Порівняйте рукав зі знятою лівою деталлю. Звірте загальну довжину, розміри та форму обох фланців, кількість і розташування кріпильних отворів, центральний прохід та посадочні ділянки. Окремо перевірте, де відносно кріплення розміщені різьбовий отвір, ребра й виступи. Схожі зовнішні обриси не замінюють перевірки геометрії: інша глибина посадки або зміщення отворів можуть завадити правильному складанню.

На що зважати під час монтажу

Спочатку встановіть техніку на надійні опори та розвантажте бік моста, який ремонтуєте. Доступ до рукава відкривають у порядку, передбаченому конструкцією моста. Якщо під час розбирання знімаються прокладки чи регулювальні деталі, збережіть їхню послідовність і положення. Після демонтажу очистьте поверхні прилягання від бруду та залишків ущільнення, перевірте різьбу кріплення і стан суміжних посадок.

Новий рукав установлюють без перекосу, використовуючи відповідні справні ущільнення. Отвори мають збігатися без примусового зміщення корпусу: підтягувати болтами фланці, що не сідають на місце, не можна. Кріплення затягують рівномірно з моментом, указаним у керівництві до техніки. Після складання перевіряють вільний рух механізму, відсутність люфту та підтікання. Невідповідна геометрія або перекіс створюють додаткове навантаження на посадки, порушують щільність стиків і можуть спричинити повторне пошкодження рукава.
