Рукав лівий переднього моста з ГПК DongFeng AMG

Лівий рукав переднього моста з ГПК DongFeng AMG — корпусна деталь для ремонту лівої частини моста техніки з гідропідсилювачем керма. Він закриває внутрішні деталі та утримує сполучені частини моста у правильному взаємному положенні. Для такого корпусу важливі точність посадок і геометрія фланців: від них залежить щільність з’єднань та відсутність перекосу під час складання.

Будова та ознаки пошкодження

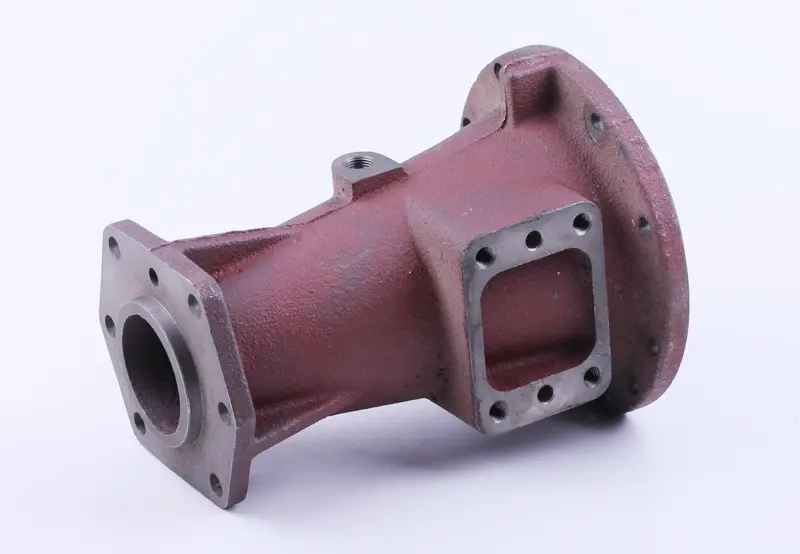

З одного боку корпус розширюється до круглого фланця, з іншого має фланець із центральним отвором. На бічній поверхні є прямокутне вікно з обробленим майданчиком та отворами під кріплення. Зверху розташований виступ із різьбовим отвором. Під час підбору порівнюють усі ці ділянки, а не лише загальні обриси рукава. Зміщений отвір або інша форма стику можуть не дати приєднати суміжну деталь, навіть якщо корпуси близькі за розміром.

Підставою для заміни є тріщини, зламані місця кріплення, деформовані фланці та пошкоджені посадкові поверхні. Оглянути рукав варто також у разі повторного підтікання на стику, послаблення болтів або люфту в з’єднанні. Спочатку з’ясовують причину: подібні прояви можуть виникати через ущільнення чи зношені суміжні деталі. Нова прокладка не виправить викривлену площину й не усуне тріщину в корпусі, тому стан поверхонь перевіряють після очищення.

Як підібрати рукав

Почніть із перевірки сторони встановлення та виконання моста з гідропідсилювачем керма. Лівий бік визначають за напрямком руху машини вперед. Далі звірте знятий рукав із каталогом саме вашої техніки та порівняйте його приєднувальні розміри. Назва виробника сама по собі не визначає відповідність: для складання мають збігатися посадки, кріплення та розташування сполучних поверхонь.

• Перевірте довжину корпусу, обриси торців і взаємне положення фланців.
• Зіставте діаметри центральних отворів і центрувальних ділянок, а також глибину посадок.
• Порахуйте кріпильні отвори, порівняйте їхнє розташування, розміри та різьби.
• Звірте форму бічного вікна, площину навколо нього й положення верхнього різьбового отвору.

Що врахувати під час заміни

Техніку надійно фіксують, а частину моста, яку розбиратимуть, розвантажують. Якщо порожнина, що відкривається, заповнена оливою, її завчасно зливають. Суміжні деталі знімають послідовно, запам’ятовуючи положення прокладок і регулювальних деталей, якщо вони передбачені будовою моста. Після демонтажу очищають поверхні стиків, оглядають кріплення, ущільнення та доступні посадкові місця. Пошкоджені ущільнення й кріпильні деталі замінюють, а залишки старих прокладок прибирають, щоб вони не заважали щільному приляганню.

Рукав має стати на своє місце без примусового стягування несумісних фланців болтами. Послідовність і моменти затягування, а також потребу в регулюванні визначають за документацією на міст. Помилка у виборі корпусу може спричинити перекіс, витік оливи та прискорене зношування сполучених деталей. Після складання відновлюють рівень оливи, якщо її зливали, перевіряють вільний рух зібраного механізму й герметичність стиків. Після короткої перевірки роботи повторно оглядають з’єднання, щоб вчасно помітити підтікання або послаблене кріплення.
