Реле стартера 12 В 40 А (С502-003) KM385BT Jinma 254 AMG

Реле стартера 12 В 40 А (С502-003) для KM385BT Jinma 254 комутує живлення в системі запуску: за керувальним сигналом замикає контакти та вмикає підключене до нього навантаження. Справне реле забезпечує передачу команди запуску без перебоїв через підгорілі контакти або їх нестійке замикання. Позначення AMG збережене в назві деталі.

Будова та підключення

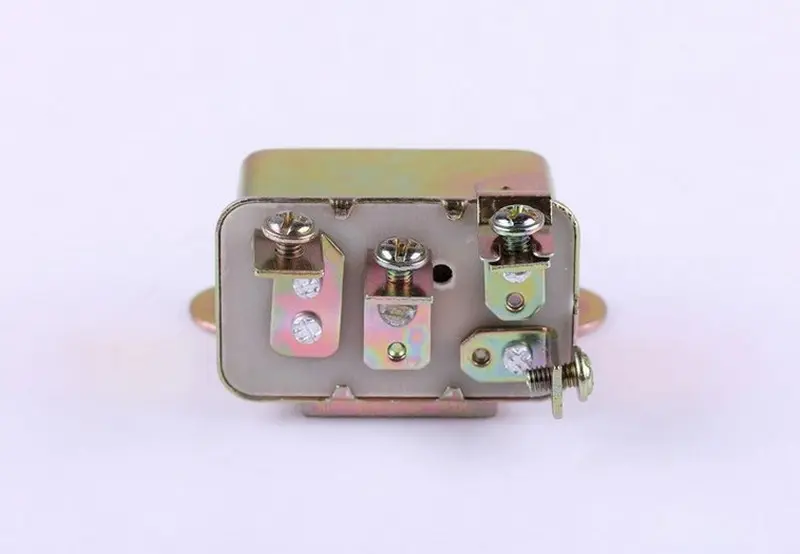

Реле має прямокутний корпус, виступні кріпильні вушка та виводи з гвинтовими затискачами. Розташування виводів впливає на прокладання проводів: наконечники мають приєднуватися без натягу й не торкатися сусідніх з’єднань. Форму кріплень звіряють зі знятим реле, щоб корпус став на штатне місце без перероблення опори.

Під час підбору враховують параметри 12 В і 40 А та схему підключення. Значення 40 А не визначає потужність стартера й не підказує призначення окремих виводів. Куди приєднувати кожен провід, перевіряють за позначеннями на старому реле та схемою техніки. Однакові за формою корпуси можуть мати різне розташування контактів.

Ознаки несправності

Реле перевіряють, коли немає реакції на команду запуску, воно спрацьовує лише час від часу або клацає, але підключене навантаження не вмикається. Підгорілі контакти можуть пропускати струм нестабільно, а послаблені гвинтові з’єднання — нагріватися. Сліди перегрівання біля виводів, пошкоджена основа чи рухомі наконечники також потребують уваги.

Подібні симптоми спричиняє не лише реле. Причиною може бути розряджений акумулятор, окислення наконечників, поганий контакт із масою або відсутність керувального сигналу. Тому до заміни перевіряють живлення та проводку безпосередньо біля реле. Саме клацання свідчить про рух механізму, проте не підтверджує справність контактів.

Як підібрати заміну

• Звірте повне позначення С502-003 та параметри 12 В, 40 А.
• Порівняйте кількість виводів, їхнє призначення й розташування відносно кріплень.
• Перевірте форму корпусу, положення кріпильних вушок і відстань між точками встановлення.
• Зіставте спосіб затискання проводів, розміри наявних наконечників і простір навколо з’єднань.

Якщо попереднє реле вже було заміною, його підключення варто додатково звірити зі схемою техніки. Інакше можна повторити давню помилку монтажу. Невідповідність призначення виводів здатна спричинити відмову запуску, безперервне ввімкнення навантаження або коротке замикання.

Встановлення та перевірка

Спочатку вимикають запалювання й від’єднують акумулятор відповідно до інструкції техніки. Перш ніж знімати проводи, позначають їхнє підключення. Далі від’єднують наконечники та відкручують кріплення реле. Поруч оглядають джгут, ізоляцію й захисні ковпачки. Підгорілі або розхитані наконечники замінюють, а окислені контактні поверхні очищають.

Нове реле закріплюють без перекосу та під’єднують за перевіреною схемою. Гвинти мають утримувати наконечники нерухомо, але надмірне затягування може пошкодити основу чи виводи. Після відновлення живлення виконують коротку перевірку запуску та переконуються, що навантаження вимикається після відпускання керування. Якщо реле залишається ввімкненим або з’єднання помітно нагріваються, перевірку припиняють і усувають причину.
