Стабілізатор напруги бензогенератора 5 кВт, 220 В, 6 проводів AMG

Стабілізатор напруги бензогенератора 5 кВт, 220 В, 6 проводів AMG встановлюють замість регулятора, який підтримує вихідну напругу генератора зі зміною навантаження. Він керує збудженням генератора й допомагає забезпечувати стабільне живлення підключених приладів. Позначення 5 кВт стосується потужності генератора, для якого добирають запчастину, а не власного споживання стабілізатора.

Корпус і виводи

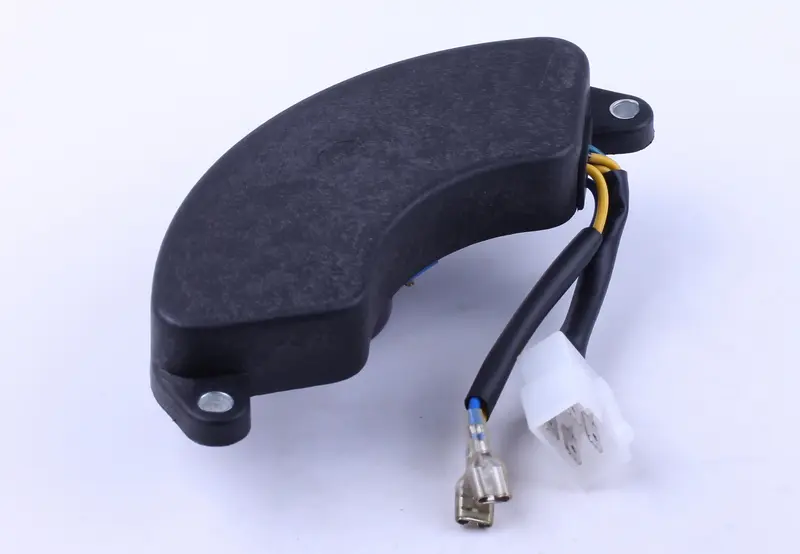

Чорний корпус має дугоподібну форму та два вушка для кріплення. З нього виходять проводи з білою контактною колодкою й окремими плоскими клемами. Під час підбору потрібно зіставити місця кріплення, розміщення роз’ємів і призначення виводів. Корпус має вміщуватися у відведеному місці, а довжина та прокладання проводів — дозволяти підключення без натягу, затискання та торкання рухомих деталей.

Ознаки несправності

Регулятор перевіряють, коли двигун працює, але вихідної напруги немає, вона суттєво відхиляється від норми або коливається за сталих обертів. Окремі причини для перевірки — перегрів корпусу, пошкоджена ізоляція та підгорілі контакти. За цими симптомами не можна одразу визначити винну деталь: напруга також залежить від стану з’єднань, обмоток, щіток і рівномірності роботи двигуна.

Поруч зі стабілізатором варто оглянути проводку, клеми та колодку, до якої він приєднується. У генераторі зі щітковою системою перевіряють щітки й контактні кільця. Послаблене з’єднання або підгорілий контакт можуть спричинити повторне нагрівання навіть із новим регулятором. Пошкоджені проводи та роз’єми замінюють за станом, щоб причина перебоїв не залишилася після ремонту.

Як підібрати заміну

Основні орієнтири — бензогенератор потужністю 5 кВт, напруга 220 В і підключення шістьма проводами. Далі звіряють маркування знятого регулятора, схему підключення, форму й габарити корпусу, відстань між отворами кріплення, розташування контактів у колодці та виконання окремих клем. Однакова потужність генератора й кількість проводів не означають, що будь-які два стабілізатори взаємозамінні.

Колір проводу зручний для відстеження його шляху, проте призначення виводу визначають за схемою. Зіставте підключення старої деталі з новою: навіть однакова форма колодки не підтверджує збіг розташування контактів. Помилка може залишити генератор без регулювання, спричинити завищену вихідну напругу або пошкодити стабілізатор і підключені прилади. Переставляти контакти навмання чи з’єднувати проводи лише за кольором не варто.

Встановлення та перевірка

До заміни зупиняють генератор, дають йому охолонути, від’єднують споживачів та унеможливлюють випадковий запуск. Розташування проводів і роз’ємів фіксують до зняття старого регулятора. Нову деталь закріплюють у штатному місці без перекосу, під’єднують за схемою конкретного генератора та перевіряють щільність посадки контактів. Проводку прокладають так, щоб вона не торкалася гарячих поверхонь і рухомих частин та не потрапляла під кріплення або кришку.

Після складання контролюють вихідну напругу спочатку без навантаження, а потім із допустимим навантаженням. Така перевірка дозволяє оцінити роботу регулятора після підключення споживачів, а не лише на холостому ходу. Вимірювання на працюючому генераторі доручають фахівцю, який уміє безпечно працювати з напругою 220 В.
