Пружина головного вала КПП Mini для мотоблока та мототрактора

Пружина головного вала КПП Mini

Гвинтова пружина стиснення для головного (первинного) вала коробки передач Mini — шестеренчастого редуктора, який ставлять на важкі мотоблоки та мототрактори з дизельними двигунами повітряного охолодження. Деталь створює постійне осьове підтискання на валу: доки трансмісія працює під навантаженням, спряжені елементи лишаються притиснутими до своїх посадкових місць і не гуляють по шліцах та посадках.

Де застосовується

Коробка Mini — одна з найпоширеніших шестеренчастих трансмісій китайської мототехніки. Її збирають у парі з двигунами серій 178F, 186F та ZS, а трапляється вона на мотоблоках Кентавр, Зубр, Форте, Садко, Веїма і на мототракторах, побудованих на тій самій агрегатній базі. Усередині корпусу працюють головний вал, проміжний вал, вал відбору потужності та блок шестерень, а дрібні пружини утримують рухомі деталі в робочому положенні. Під час повного перебирання коробки їх міняють разом зі шпонками, втулками, сальниками та прокладками — вдруге розкривати редуктор через просілу пружину сенсу немає.

Конструкція

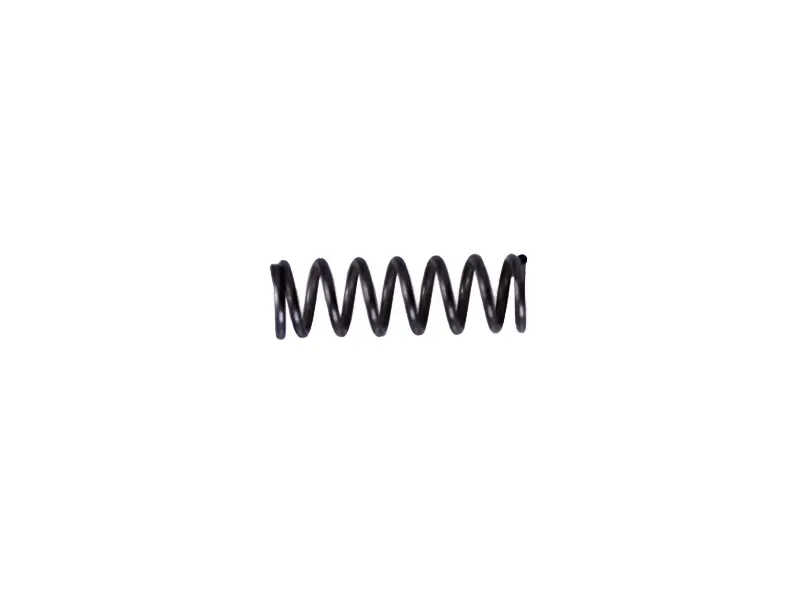

Це циліндрична пружина стиснення зі сталевого пружинного дроту круглого перерізу. Витки навито з рівномірним кроком, крайні підтиснуто до сусідніх, тому деталь рівно стає на опорний майданчик і стискається без перекосу. Поверхня темна, матова — звична обробка для пружин, що працюють усередині картера в оливному середовищі. Розмір невеликий: пружина розрахована на конкретне гніздо у вузлі головного вала, а не на універсальне встановлення.

Як підібрати заміну

• Порівняйте нову деталь зі старою за чотирма параметрами: довжина у вільному стані, зовнішній діаметр, діаметр дроту та кількість витків.
• Кількість витків важливіша, ніж здається: за однакової довжини інша навивка дає іншу жорсткість та інше зусилля підтискання.
• Переконайтеся, що пружина вільно входить у гніздо і при повному стисканні витки не змикаються раніше, ніж деталь дійде до робочого положення.
• Орієнтуйтеся на схему саме коробки Mini: пружини з редукторів інших типів виглядають схоже, але відрізняються жорсткістю та посадковими розмірами.
• Якщо розбираєте коробку повністю, беріть пружини одразу комплектом — виймати й ставити їх по одній довше, ніж замінити всі за одне перебирання.

Коли час міняти

Пружину міняють, коли вона просіла — стала помітно коротшою за нову і вже не дає потрібного зусилля. Тривожні ознаки: втрата пружності, блискучі натерті смуги на витках, сліди корозії, викривлення осі навивки, тріщина або обламаний виток. Ослаблена пружина дається взнаки стуком у коробці, самочинним вимиканням передачі, нечітким умиканням і збільшеним люфтом вала — усе це прискорює знос шестерень, тож відкладати заміну не варто.

Встановлення

Роботу виконують зі знятою кришкою коробки та злитою оливою. Гніздо й опорні майданчики очищають від старого мастила та продуктів зносу, перевіряють, чи немає задирів і забоїн від зруйнованої старої пружини. Нову деталь ставлять сухою або злегка змащеною трансмісійною оливою, стежать, щоб вона сіла строго по осі й не була затиснута під кутом. Після складання вал прокручують вручну та перевіряють, що передачі вмикаються чітко, а осьовий люфт відповідає нормі.

Пружина головного вала — саме та деталь, яку логічно тримати в запасі разом із прокладками й сальниками КПП Mini: вона дрібна, зношується непомітно, а її стан прямо впливає на чіткість роботи трансмісії мотоблока чи мототрактора.
