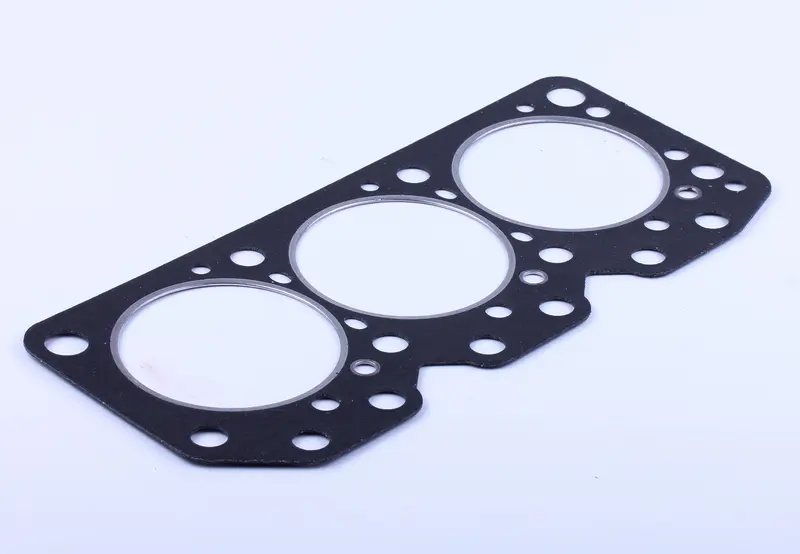

Прокладка ГБЦ Ø85 мм двигуна КМ385ВТ для мінітракторів DongFeng, Foton, Jinma 240/244

Прокладка головки блока циліндрів Ø85 мм для дизеля КМ385ВТ

Ущільнення стику між блоком циліндрів і головкою трициліндрового дизеля КМ385ВТ, який стоїть на мінітракторах DongFeng 240/244, Foton 240/244 та Jinma 240/244. Діаметр циліндра в цього мотора — 85 мм, тому прокладка розрахована саме на 85-міліметрову розмірність і повторює заводську геометрію привалочної площини.

Що ця деталь робить у моторі

Прокладка утримує тиск спалаху в трьох циліндрах і водночас розділяє три різні середовища: камеру згоряння, масляні канали та сорочку охолодження. Від її стану залежать компресія, відсутність оливи в антифризі, сухий стик головки та стабільна температура дизеля під навантаженням на оранці чи фрезеруванні. Зношене ущільнення пропускає гази в систему охолодження, а охолоджувальну рідину — у картер, і двигун починає втрачати тягу, троїти й перегріватися.

Конструкція

Основа — щільний листовий ущільнювальний матеріал, навколо кожного з трьох циліндрових вікон завальцьована металева окантовка. Це кільце приймає основне теплове й механічне навантаження від кромки гільзи та не дає матеріалу вигоряти по краю камери згоряння. По периметру й між циліндрами розташовані отвори під шпильки головки, а також канали меншого діаметра для перепуску охолоджувальної рідини та подачі оливи до привода клапанів. Контур повторює плиту блока КМ385ВТ, тому деталь лягає по шпильках без підгонки.

Як підібрати без помилки

• Орієнтуйтеся на діаметр циліндра: у КМ385ВТ це 85 мм, у більшого КМ390ВТ — 90 мм, і прокладки цих моторів не взаємозамінні.
• Зняту прокладку прикладіть до нової: кількість циліндрових вікон, крок отворів під шпильки та розташування масляного каналу мають збігтися повністю.
• Трактори DongFeng, Foton, Jinma і споріднені моделі 240/244 комплектували одним сімейством дизелів Laidong, тому деталь підходить машинам цієї серії саме з мотором КМ385ВТ.

Коли час міняти

Заміна потрібна після кожного зняття головки — уже обтиснуту прокладку повторно не ставлять. Окремий привід — біла пара з вихлопу, емульсія на щупі, бульбашки в розширювальному бачку, падіння потужності та сліди прогару по перемичці між циліндрами. Досвідчені власники 240/244 беруть таку деталь у запас разом із притиранням клапанів або ремонтом поршневої групи, щоб не розбирати мотор двічі.

Встановлення

Площини блока й головки перед складанням очищають від нагару та решток старого ущільнювача, головку перевіряють лінійкою на жолоблення, а шпильки й різьбові гнізда — на чистоту. Прокладку вкладають сухою, без суцільного шару герметика, суміщаючи за настановними штифтами. Головку затягують динамометричним ключем від центра до країв у кілька проходів, після перших мотогодин протягування повторюють і наново регулюють зазори клапанів.

Характеристики

• Тип: прокладка головки блока циліндрів
• Двигун: дизельний КМ385ВТ (Laidong), 3 циліндри, рідинне охолодження
• Діаметр циліндра: 85 мм
• Каталожне позначення виробника: KM385QB-01002
• Техніка: мінітрактори DongFeng 240/244, Foton 240/244, Jinma 240/244

Витратна деталь, без якої не обходиться жоден ремонт головки на 240-й серії: беріть її одразу разом із прокладкою клапанної кришки та маслознімними ковпачками, щоб зібрати мотор за один захід.
