Поршень TY3100B 100 мм для дизельного двигуна мінітрактора

Поршень TY3100B діаметром 100 мм

Переборка циліндро-поршневої групи дизеля мінітрактора майже завжди починається з поршня: щойно розбиваються канавки під кільця та зношується спідниця, мотор втрачає компресію, важко заводиться на холодну, димить і починає підбирати оливу. Деталь призначена для дизельних двигунів TY3100B із водяним охолодженням, які встановлюють на мототрактори та мінітрактори, і повторює заводську геометрію під циліндр 100 мм — з посадковим отвором під поршневий палець 35 мм і масою близько 907 г.

Будова та призначення

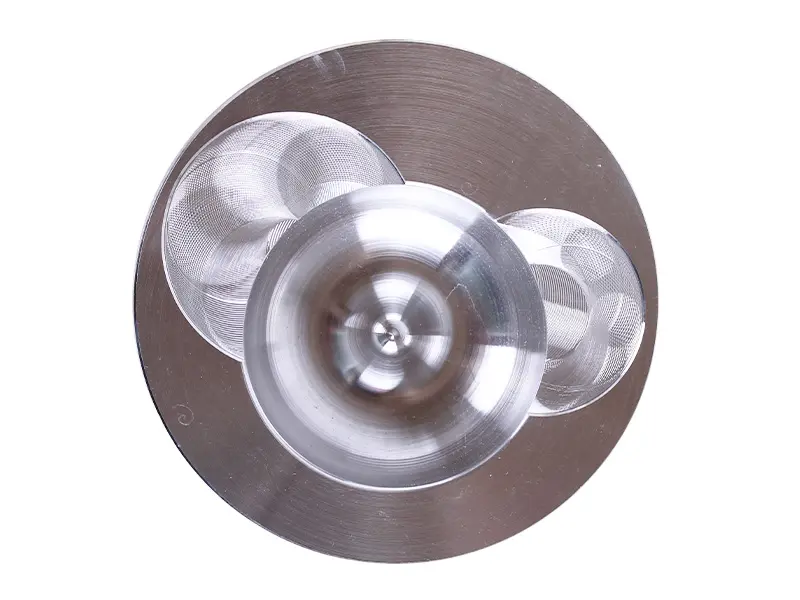

Днище має камеру згоряння безпосередньо в поршні: у центрі проточено глибоку тороїдальну виїмку, яка закручує паливно-повітряний заряд під час упорскування й формує правильний вихор у момент займання. По краях днища зроблено виїмки під тарілки клапанів, тому у верхній мертвій точці поршень безпечно розходиться з клапанним механізмом. Верхній пояс несе канавки під комплект компресійних та оливознімного кілець, а приплив у тілі поршня приймає палець зі стопорними кільцями.

Робота деталі проста за суттю й важка за навантаженням: поршень сприймає тиск газів під час згоряння солярки та передає зусилля через палець і шатун на колінчастий вал. Від точності зазору в циліндрі й стану канавок прямо залежать компресія, витрата оливи, рівність холостого ходу та тяга дизеля під навантаженням.

Як підібрати

• Модель двигуна. Деталь стає на TY3100B — звірте позначення мотора на блоці або в технічній документації, бо поршні сусідніх серій різняться компресійною висотою та формою камери згоряння.
• Діаметр 100 мм. Це номінальний розмір під циліндр без розточування. Якщо гільзу вже розточували під ремонтний розмір, номінальний поршень стане із завеликим зазором і стукатиме.
• Отвір під палець 35 мм. Перед купівлею виміряйте палець і верхню головку шатуна, особливо якщо двигун раніше перебирали й у ньому могли опинитися неоригінальні деталі.
• Стан циліндра. Проміряйте нутроміром діаметр угорі, посередині та внизу: за овальності, еліпса чи помітної сходинки біля верхньої кромки самою заміною поршня не обійтися — потрібна нова гільза або розточування.
• Комплектність ремонту. Кільця, палець і стопорні кільця беріть під той самий розмір і міняйте разом із поршнем — старі кільця в нових канавках залягають і швидко піднімають чад оливи.

Встановлення та обкатка

Перед складанням поршень і циліндр промивають, дзеркало змащують моторною оливою, а замки кілець розводять по колу, щоб вони не збігалися. Поршень заводять у циліндр обтискачем, без ударів по днищу; мітку або виїмки на днищі орієнтують так само, як на знятій деталі. Болти шатунних кришок затягують динамометричним ключем у вказаному виробником порядку, після чого вручну прокручують колінвал і переконуються, що ніде немає закусування. Перші мотогодини дизель працює без повного навантаження — так кільця припрацьовуються до стінки циліндра, а мотор виходить на нормальну компресію.

Коли деталь міняють

• Впала компресія, двигун погано запускається й троїть на холодну.
• Зростає витрата оливи, із сапуна йде помітний дим, на випуску з'являється оливний наліт.
• Чути стукіт у верхній частині блока, який посилюється під навантаженням.
• На старому поршні є задири спідниці, розбиті канавки, тріщини перемичок або прогар кромки камери згоряння.
• Двигун перегрівався, працював на збідненій суміші або в циліндр потрапляли сторонні предмети.

Характеристики

• Тип деталі: поршень циліндро-поршневої групи
• Сумісність: дизельний двигун TY3100B із водяним охолодженням (мінітрактор, мототрактор)
• Зовнішній діаметр: 100 мм
• Отвір під поршневий палець: 35 мм
• Маса: близько 907 г
• Виконання днища: камера згоряння в поршні та виїмки під клапани

Такий поршень беруть під планову переборку дизеля мінітрактора, після втрати компресії або під час складання мотора з новою гільзою. Якщо техніка щосезону працює в полі, деталь варто тримати в ремонтному комплекті разом із кільцями, пальцем і прокладкою головки — тоді переборка займає один день, а не розтягується на пошуки потрібного розміру в розпал робіт.
