Прокладка головки блока циліндрів Ø100 мм DLH1100 Xingtai 160 AMG

Прокладка головки блока циліндрів Ø100 мм для DLH1100 Xingtai 160 ущільнює з’єднання головки з блоком двигуна. Вона утримує тиск у камері згоряння та розділяє канали, що проходять через цей стик. Правильно підібрана й рівномірно затиснута прокладка забезпечує щільне прилягання поверхонь. Ділянка з недостатнім притисканням може пропускати гази навіть тоді, коли зовні деталь залишається цілою.

Будова прокладки

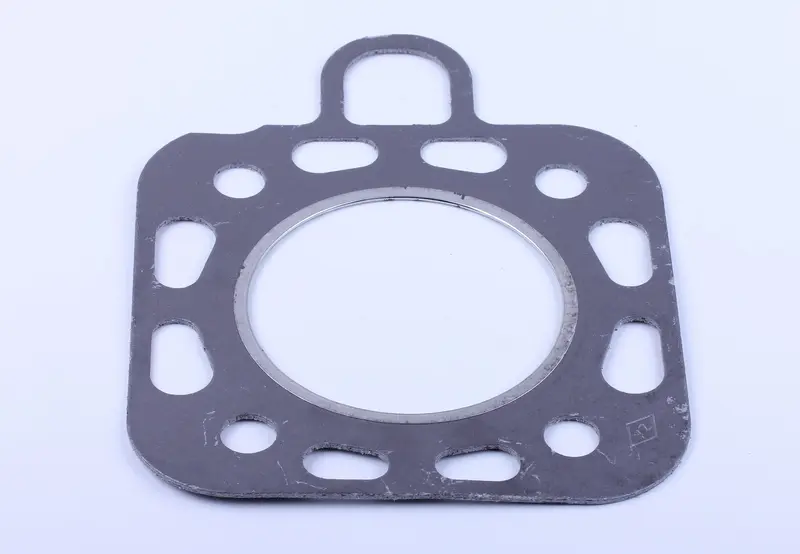

У центрі розташований великий отвір з окремою окантовкою. По периметру є круглі та видовжені отвори, а з одного боку — виступ з отвором. Зовнішній контур і розміщення вирізів мають відповідати поверхням блока та головки. Під час складання перевіряють не лише посадку на кріплення, а й повне суміщення каналів: край прокладки не повинен закривати їхній прохід.

Окантовка центрального отвору працює в зоні ущільнення камери згоряння. На знятій прокладці її перевіряють на прогар, розриви та сліди прориву газів. Пошкоджені перемички між отворами або помітно нерівномірний відбиток притискання вказують, що разом із заміною ущільнення потрібно перевірити поверхні, між якими воно стоїть.

Причини перевірки та заміни

Зниження компресії, складний запуск, підтікання на стику головки з блоком або сліди виходу газів можуть свідчити про порушення герметичності. Ці симптоми мають й інші причини, тому перед складанням варто з’ясувати джерело несправності. Після зняття головки встановлюють нову прокладку: попередня вже обтиснута, має відбитки поверхонь і може втратити здатність щільно прилягати після повторного монтажу.

Як перевірити відповідність

Позначення Ø100 мм означає діаметр 100 мм. Для точного підбору цього розміру замало. Зіставте нову деталь зі знятою: перевірте зовнішні обриси, центральний отвір, відстані між отворами кріплення та кожен виріз під канал. Бічний виступ допомагає зорієнтувати прокладки під час порівняння, однак решту отворів також потрібно перевірити окремо.

• Звірте позначення двигуна з документацією техніки.
• Перевірте розташування отворів на блоці та головці, звертаючи увагу на вузькі перемички між каналами.
• Уточніть потрібну товщину за документацією двигуна: товщина знятої обтиснутої прокладки може відрізнятися від початкової.
• Огляньте центральну окантовку та краї вирізів — вони мають бути без пошкоджень і деформацій.

Що врахувати під час монтажу

З поверхонь головки й блока прибирають залишки старої прокладки, не дряпаючи площини та не допускаючи потрапляння частинок у канали. Перевіряють площинність обох поверхонь, стан кріплення і різьби. Якщо ущільнення прогоріло, потрібно усунути причину: перегрів, викривлення головки або порушення порядку затягування можуть знову пошкодити прокладку після заміни.

Деталь укладають із точним суміщенням отворів, без підрізання країв і розтягування. Герметик використовують лише за прямою вказівкою інструкції двигуна. Кріплення головки затягують у визначеній послідовності, дотримуючись моменту та етапів затягування. Потребу в подальшій перевірці кріплення також визначають за інструкцією. Під час складання оглядають сусідні ущільнення, які знімали або зачіпали, та замінюють пошкоджені. Помилка з товщиною, перекритий канал чи нерівномірне притискання можуть спричинити витоки й потребу повторно розбирати двигун.
