Панель приладів (комбінація приладів) для мінітрактора Foton 354/404

Панель приладів Foton 354/404

Комбінація приладів у зборі збирає на одному щитку всю інформацію, потрібну трактористу під час роботи: оберти двигуна, напрацювання в мотогодинах, залишок пального та температуру охолоджувальної рідини. Панель призначена для мінітракторів Foton (Lovol) серій 354 і 404 та встановлюється на штатне місце в консолі перед кермовою колонкою.

Що показує панель

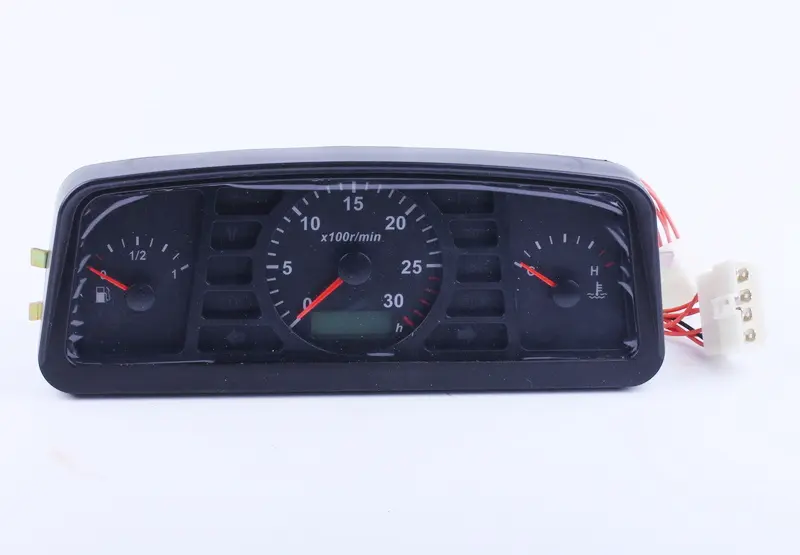

Центральне місце займає стрілочний тахометр зі шкалою x100 r/min і розміткою від 0 до 30 — це діапазон до 3000 об/хв, який перекриває весь робочий режим дизелів цих тракторів. Під стрілкою розміщено цифровий лічильник мотогодин з позначкою «h»: за ним зручно вести регламент заміни оливи, фільтрів і сезонного обслуговування, не прив'язуючись до календаря.

Ліворуч встановлено стрілочний покажчик рівня пального зі шкалою 0 – 1/2 – 1 і символом паливної колонки, праворуч — покажчик температури охолоджувальної рідини зі шкалою від C до H і значком термометра. У центральній частині щитка передбачено вікна контрольних ламп, тож тривожні сигнали помітні одразу, без нахилу до панелі.

Конструкція та підключення

Прилад зібрано в єдиному чорному корпусі трапецієподібної форми із захисним склом і спільною лицьовою маскою: три шкали вже виставлені одна відносно одної, тому під час заміни не доводиться підганяти окремі головки приладів. З боків корпусу виведено кріпильні шпильки з гайками для фіксації в отворі консолі. Праворуч виходить готовий джгут проводів із двома білими колодками роз'ємів — підключення виконується штатними фішками, без паяння й переробки проводки.

Коли час міняти

Заміну роблять, коли перестало рахуватися напрацювання, «лягла» стрілка тахометра, зависає або бреше покажчик пального, показання температури не змінюються під час прогріву двигуна, тріснуло скло чи вигоріло підсвічування шкал. Відновлювати залитий або розбитий щиток зазвичай дорожче й довше, ніж поставити новий прилад цілком.

Як підібрати

Перед купівлею зніміть стару панель і звірте три моменти: форму та габарити корпусу за посадковим отвором, розташування кріпильних шпильок і тип колодок на джгуті — кількість контактів та форму фішки. Окремо подивіться на набір шкал: у тракторів цієї серії трапляються щитки з різним складом приладів, і підходить той, де збігаються тахометр із лічильником мотогодин, покажчик пального та покажчик температури. Електрообладнання мінітракторів Foton розраховане на бортову мережу 12 В — панель добирають під ту саму напругу, що й решта електрики машини.

Встановлення забирає небагато часу: зняти облицювання консолі, від'єднати колодки, викрутити гайки кріплення, поставити нову панель в отвір і під'єднати джгут. Після складання достатньо завести двигун і перевірити, як поводяться стрілки на холостих і під навантаженням, чи пішов лік мотогодин і чи зростає температура в міру прогріву.
