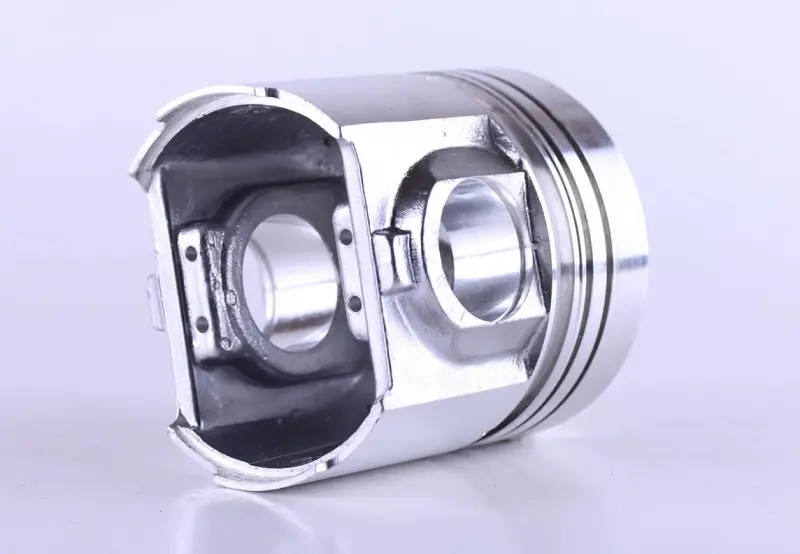

Поршень Ø90 мм DL190-12 для мінітрактора Xingtai 120

Поршень Ø90 мм DL190-12 для мінітрактора Xingtai 120

Ремонт дизеля DL190-12 майже завжди починається з циліндропоршневої групи: поршень приймає на себе тиск згоряння, зношується по спідниці та канавках і першим втрачає геометрію після перегріву чи роботи на забрудненій оливі. Деталь призначена для одноциліндрового чотиритактного дизеля з водяним охолодженням потужністю 12 к.с., яким комплектують мінітрактори Xingtai 120 (Сінтай-120) та однотипні машини серії DL190.

Конструкція та розміри

Номінальний діаметр — 90 мм, висота поршня 115 мм, виливок виконано з алюмінієвого сплаву. На ущільнювальній частині нарізано чотири канавки під комплект кілець, бобишки розраховані на поршневий палець діаметром 32 мм, відстань від отвору в обидва боки — 57/26 мм. Чотири канавки характерні для тихохідного дизеля з безпосереднім упорскуванням: кільця ущільнюють камеру згоряння, знімають зайву оливу з дзеркала гільзи та відводять тепло від денця, а поршень через палець і шатун передає зусилля на колінчастий вал.

Коли поршень підлягає заміні

• задири та поздовжні риски на спідниці після перегріву або оливного голодування;
• розбиті канавки й залеглі кільця — зростає витрата оливи, падає компресія, двигун димить;
• вироблення отвору під палець і стук у верхній частині циліндра на прогрітому моторі;
• тріщини та прогар по кромці камери згоряння в денці;
• планове перебирання двигуна із заміною або розточуванням гільзи.

Як підібрати та встановити

Підбір ведуть за моделлю двигуна і фактичним розміром циліндра. Перед замовленням виміряйте гільзу та переконайтеся, що мотор не проходив розточування під ремонтний розмір: під 90 мм підходить лише стандартна розмірність. Знятий поршень порівняйте за висотою, діаметром пальця і кількістю канавок — комплект кілець має лягати в ті самі посадкові місця. Якщо гільза вже має вироблення, овальність чи задири, міняти самий лише поршень немає сенсу: ставте його разом із новою гільзою або після розточування під потрібний розмір.

Під час складання поршень ставлять із новим комплектом кілець, прокладкою головки та новими стопорними кільцями пальця. Кільця розводять замками в різні боки, спідницю й дзеркало гільзи щедро змащують моторною оливою, поршень заводять оправкою, стежачи за орієнтацією камери згоряння відносно клапанів і форсунки. Після затягування шатунних болтів вал провертають вручну — він має обертатися без закусувань. Перші години двигун обкатують на помірному навантаженні, потім міняють оливу.

Такий поршень беруть і на поточний ремонт, і в запас для сезонної техніки: на мінітракторі з дизелем DL190-12 перебирання поршневої групи — звичайна планова процедура, і потрібна деталь під рукою рятує від простою в розпал польових робіт.
