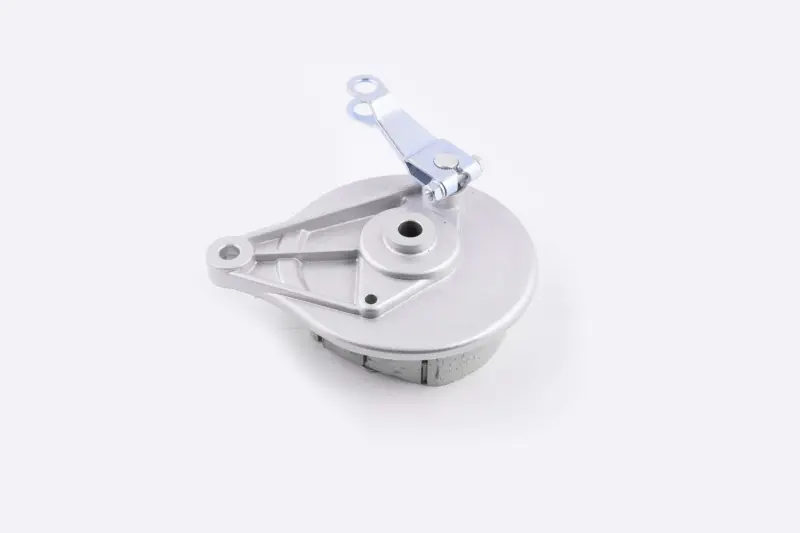

Кришка заднього гальмівного барабана Delta з колодками

Кришка заднього гальмівного барабана Delta з колодками

Гальмівна панель призначена для заднього колеса мопеда Delta з барабанним гальмом. Деталь закриває відкритий бік барабана, є основою для колодок і складових їх приводу, а також бере участь у фіксації механізму відносно колеса. Такий варіант зручний під час ремонту, коли потрібно замінити не лише зношені колодки, а й саму кришку з посадковими місцями або зовнішнім важелем.

До комплекту входять кришка та встановлені на ній гальмівні колодки. Конструкція також має центральний отвір під вісь, опорне вушко та зовнішній важіль приводу. Після натискання на педаль гальмівна тяга повертає важіль, рух передається кулачку, а колодки розходяться та притискаються до внутрішньої поверхні барабана, який обертається разом із колесом. Після відпускання педалі справні поворотні пружини зводять колодки й звільняють колесо. Від правильного встановлення панелі, положення важеля та регулювання тяги залежать вільне обертання колеса без натискання на педаль і своєчасне спрацьовування гальма.

Що перевірити під час добору

Назва моделі не замінює порівняння геометрії: на мопедах одного сімейства можуть використовуватися різні колеса, маточини та виконання гальмівного механізму. Перед замовленням зніміть стару кришку або отримайте до неї доступ і зіставте основні посадкові ознаки.

• Місце встановлення: ця панель розрахована на заднє барабанне гальмо Delta, тому її не слід добирати замість передньої кришки.
• Габарити панелі: порівняйте зовнішній діаметр і глибину посадки з демонтованою деталлю та отвором барабана.
• Посадка на вісь: перевірте діаметр центрального отвору й положення панелі на осі заднього колеса.
• Опорне вушко: його форма, розташування та отвір мають відповідати штатному кріпленню, яке утримує панель від провертання.
• Привід гальма: зіставте напрямок зовнішнього важеля, точку з’єднання з тягою та доступний діапазон регулювання.
• Колодки й барабан: порівняйте діаметр, ширину та профіль колодок із внутрішньою поверхнею своєї маточини. Точні розміри потрібно брати зі старої деталі й барабана конкретного мопеда.

Коли замінюють панель у зборі

Заміна може знадобитися в разі деформації кришки, появи тріщин, пошкодження центральної посадки або опорного вушка, помітного люфту приводу, заїдання важеля чи зношення колодок. Шум, перекошення панелі, нестабільний хід педалі та недостатній запас регулювання тяги також є підставою розібрати заднє гальмо й перевірити стан усіх сполучених деталей. Перед монтажем нової панелі оглядають барабан: його внутрішня поверхня не повинна перешкоджати рівномірному приляганню колодок.

Встановлення та початкова перевірка

Для монтажу знімають заднє колесо, очищають внутрішню поверхню барабана та перевіряють стан осі, кріплення реактивного упора й гальмівної тяги. Панель установлюють без перекосу, фіксують передбаченим кріпленням і з’єднують зовнішній важіль із приводом. Фрикційні поверхні колодок і барабана мають залишатися чистими, без оливи та консистентного мастила.

Після складання регулюють вільний хід педалі відповідно до настанов для конкретного мопеда. Коли педаль відпущена, колесо має обертатися без постійного пригальмовування, а після натискання механізм повинен спрацьовувати плавно, без заклинювання. Далі перевіряють затягування кріплень і роботу заднього гальма на малій швидкості. Якщо розміри, розташування вушка або схема тяги відрізняються від старої панелі, встановлювати деталь із переробленням посадкових точок не слід.
