Корпус кермового механізму мототрактора ZUBR AMG

Корпус кермового механізму мототрактора ZUBR AMG утримує деталі, які передають обертання керма до кермового приводу. Він задає їхнє взаємне розташування та сприймає навантаження через місця кріплення. Для справної роботи механізму потрібні цілий корпус і неушкоджені посадкові поверхні. Тріщина або розбите посадкове місце можуть спричинити зміщення деталей, надмірний люфт чи тугий хід керма.

Будова та підстави для заміни

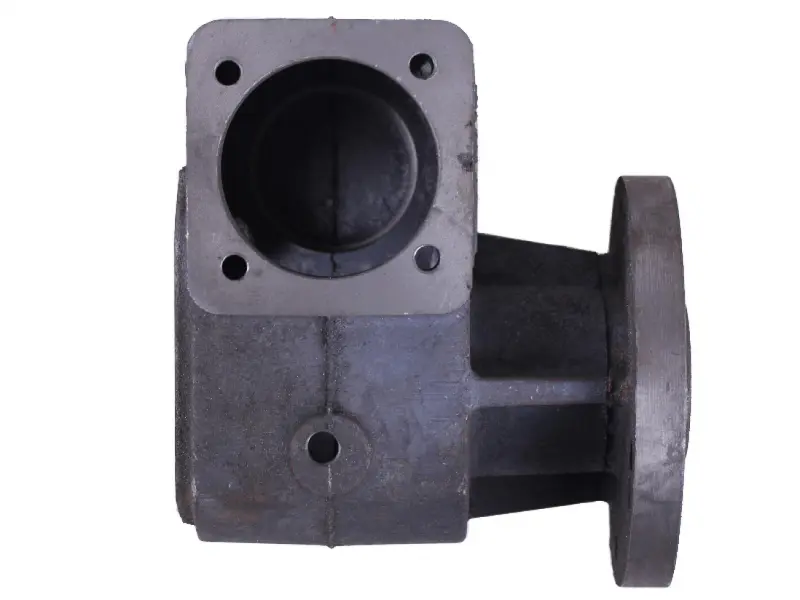

Корпус має порожнину з великим круглим входом, прямокутний приєднувальний майданчик із чотирма отворами та бічний круглий фланець. Основну частину з ділянкою бічного фланця сполучають ребра. Під час підбору враховуйте розташування всіх приєднувальних поверхонь: однаковий зовнішній контур не підтверджує збігу внутрішніх посадок і кріплень.

Корпус міняють через тріщини, відколи біля отворів, пошкодження посадкових місць або деформацію поверхонь прилягання. Послаблені кріплення допускають переміщення з'єднаних частин, через що отвори поступово розбиваються. Сліди такого руху, перекошена кришка чи з'єднання, яке регулярно слабшає, — привід перевірити стан корпусу. Водночас люфт керма може виникати через зношення внутрішніх деталей або кермового приводу, тому спочатку потрібно визначити джерело зазору.

Як перевірити відповідність

Порівняйте нову деталь зі знятим корпусом установленого механізму. Звірте орієнтацію фланців, форму порожнини, кількість кріпильних отворів і відстані між їхніми центрами. Перевірте діаметри та глибину посадкових місць, положення виходів валів, розміри поверхонь прилягання й отвори під кріплення. Від цих параметрів залежить, чи вдасться правильно розмістити внутрішні деталі та закріпити механізм без перекосу.

Перевірте також відповідність кришок та інших частин, які залишаться від попереднього механізму. Огляньте не лише посадку в корпусі, а й поверхню деталі, що з нею контактує: зношення одного з'єднання нерідко зачіпає обидві сторони. Якщо конструкція містить ущільнення, звірте місця їх встановлення. Невідповідний діаметр або глибина посадки можуть спричинити зайвий зазор, заклинювання чи нещільне прилягання навіть за повного збігу зовнішніх кріплень.

На що зважати під час монтажу

Перед зняттям зафіксуйте техніку та розвантажте кермовий привід. Очистьте механізм зовні, позначте положення сполучених частин і збережіть послідовність розташування внутрішніх деталей під час розбирання. Огляньте вали, опори, кришки та кріплення. Пошкоджені ущільнення й зношені опорні деталі, якщо вони є в цьому механізмі, доцільно замінити разом із корпусом. Інакше зазори в цих з'єднаннях залишаться після ремонту.

Очистьте поверхні прилягання та перевірте, чи всі частини стають на місце без примусового стягування болтами. Не намагайтеся кріпленням усунути перекіс або сумістити отвори, що не збігаються. Порядок затягування, змащування та регулювання визначайте за настановою до конкретного механізму. Після складання перевірте плавність обертання керма, відсутність заїдань, надмірного люфту та руху корпусу відносно кріплень. Будь-яке обмеження ходу потрібно усунути до роботи: неправильно підібраний або перекошений корпус порушує роботу кермового управління.
