Кільце ущільнювальне XY O80 поршня підйомника DongFeng 354/404 AMG

Ущільнювальне кільце XY O80 призначене для поршня підйомника DongFeng 354/404. Воно ущільнює з’єднання поршня з циліндром і допомагає зберігати тиск, потрібний для роботи підйомного механізму. Коли ущільнення зношується, рідина може перетікати всередині циліндра, а підйомник — гірше підіймати й утримувати навантаження. Позначення виробу — XY O80, додатковий маркер — AMG.

Ознаки зношення

Перевірити поршневе ущільнення варто, якщо піднятий механізм поступово опускається, підйом слабшає під навантаженням або утримання погіршується після прогрівання рідини. Подібні прояви бувають і за інших несправностей гідросистеми, тож лише за ними визначити стан кільця не можна. Під час розбирання звертайте увагу на тріщини, надриви, зім’яті краї, втрату форми та помітне стирання ущільнювальної поверхні — це підстави для заміни.

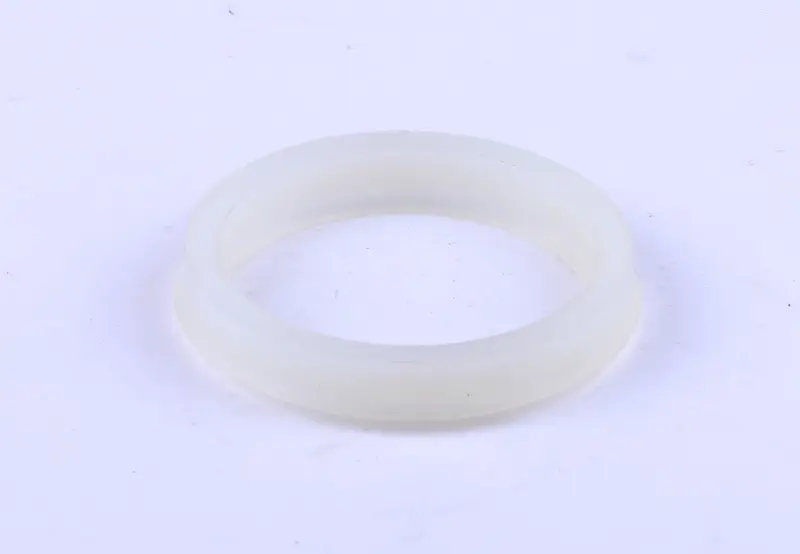

Деталь має замкнену кільцеву форму, центральний отвір і широке кільцеве тіло. Для правильної роботи важливий профіль перерізу: він має відповідати посадковому місцю, забезпечувати прилягання та не створювати надмірного опору рухові поршня. Однакового загального діаметра недостатньо, якщо різняться висота, товщина чи форма країв. Невідповідне ущільнення може перекручуватися, заважати складанню або пропускати рідину.

Як перевірити відповідність

Зіставте позначення деталі, будову циліндра та зняте кільце. Перевірте внутрішній і зовнішній діаметри, висоту ущільнення, ширину та глибину канавки поршня. Порівняйте переріз і розташування виступів або крайок, якщо вони є на старому кільці. Після тривалої роботи ущільнення може розтягнутися чи сплющитися, тому його заміри слід звіряти з посадковим місцем і документацією циліндра. Це допомагає уникнути підбору за вже деформованим зразком.

Огляньте канавку поршня та внутрішню поверхню циліндра. Задирки, подряпини й пошкоджені краї можуть швидко зіпсувати нове кільце. Залишки старого ущільнення та тверді частинки в канавці заважають рівномірній посадці. Також перевірте сусідні ущільнення й напрямні деталі: зношені напрямні можуть спричиняти перекіс поршня та нерівномірне навантаження на кільце. Пошкоджені деталі поруч доцільно замінити під час того самого розбирання.

На що зважати під час заміни

Перед розбиранням опустіть навісне обладнання, унеможливте його самовільний рух і скиньте тиск відповідно до інструкції техніки. Знімайте старе ущільнення так, щоб не подряпати канавку гострим інструментом. Посадкове місце очистьте, а нове кільце змастіть засобом, передбаченим для складання цього циліндра. Не розтягуйте його більше, ніж потрібно, та не допускайте перекручування. Якщо профіль потребує певного положення, орієнтуйте кільце за схемою циліндра.

Встановлюйте поршень обережно, щоб не затиснути ущільнення й не пошкодити його об гострі переходи. Незвично великий опір під час складання — привід зупинитися та перевірити розміри й посадку кільця. Після завершення перевірте плавність руху, відсутність зовнішніх підтікань і утримання навантаження в режимі, визначеному інструкцією. Якщо механізм знову опускається або рухається ривками, потрібно знайти причину: заміна ущільнення не усуває пошкоджень циліндра чи несправностей інших складників гідросистеми.
