Кільце ущільнювальне XY O75 поршня підйомника DongFeng 240/244 AMG

Ущільнювальне кільце XY O75 призначене для поршня підйомника DongFeng 240/244. Воно ущільнює з'єднання поршня з циліндром і допомагає зберігати тиск, потрібний для піднімання та утримання навісного обладнання. Коли ущільнення зношується, олива може перетікати всередині циліндра: підйомник втрачає зусилля, а піднята навіска поступово опускається. Позначення деталі — XY O75; додатковий маркер — AMG.

Будова та ознаки зношення

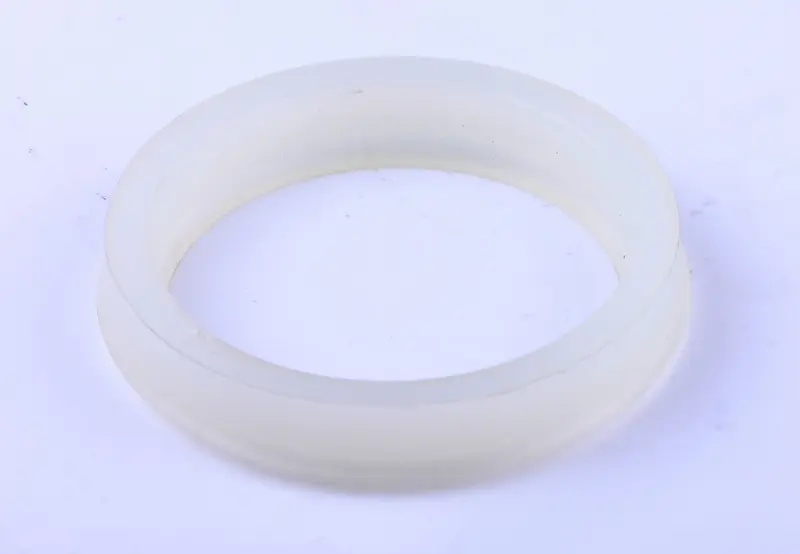

Це замкнуте кільце з широкою кільцевою поверхнею та ступінчастим профілем. Для правильної посадки має значення весь переріз ущільнення, а також його відповідність канавці поршня. Однаковий зовнішній діаметр ще не означає, що два кільця взаємозамінні. Надто вільна посадка не забезпечує належного ущільнення, а надмірний натяг може спричинити пошкодження під час складання або переміщення поршня.

Кільце замінюють, якщо на ньому є тріщини, надриви крайок, задири, помітне зношення чи залишкова деформація. Серед типових причин пошкодження — забруднена олива, подряпини на поверхнях, з якими контактує ущільнення, та перекіс під час встановлення. Повільне опускання навіски й ослаблення підйому є підставою перевірити герметичність циліндра. Водночас ці прояви можуть бути пов'язані з іншими витоками в гідросистемі, тому стан кільця оцінюють разом зі станом поршня та циліндра.

Як перевірити відповідність

Зіставте позначення XY O75 з каталогом деталей свого підйомника, а геометрію — зі знятим ущільненням. Звірте зовнішній і внутрішній діаметри, висоту, форму перерізу та розташування уступів. Окремо виміряйте посадкову канавку поршня. Старе кільце після роботи може бути розтягнутим, зім'ятим або стертим, тож його виміри варто перевіряти за розмірами посадкового місця. Невідповідний профіль може заважати повній посадці в канавку або залишати шлях для перетікання оливи, навіть якщо кільце вдалося встановити.

Заміна та контроль роботи

Перш ніж розбирати підйомник, опустіть навісне обладнання на стійку опору, унеможливте його рух і скиньте тиск згідно з інструкцією до техніки. Під час виймання поршня зафіксуйте порядок розташування ущільнень та орієнтацію їхнього профілю. Старе кільце знімайте обережно, не дряпаючи канавку. Видаліть забруднення з посадкового місця, перевірте поршень і дзеркало циліндра. Задирки та пошкоджені крайки можуть одразу зіпсувати нове ущільнення. Огляньте також сусідні ущільнення й напрямні, якщо вони передбачені будовою поршня.

Для складання змочіть кільце робочою рідиною, передбаченою для гідросистеми, та дотримуйтеся схеми встановлення ущільнень. Не перекручуйте кільце й не підрізайте його для посадки. Заводьте поршень рівно, захищаючи ущільнення від гострих крайок; якщо він застрягає, перевірте посадку кільця замість застосування ударів. Після складання виконайте пробні переміщення без навантаження, перевірте з'єднання на витоки й далі перевіряйте підйомник за інструкцією. Якщо навіска й надалі просідає, потрібно знайти причину втрати герметичності: саме нове кільце не усуває пошкоджень циліндра чи витоків в інших місцях.
