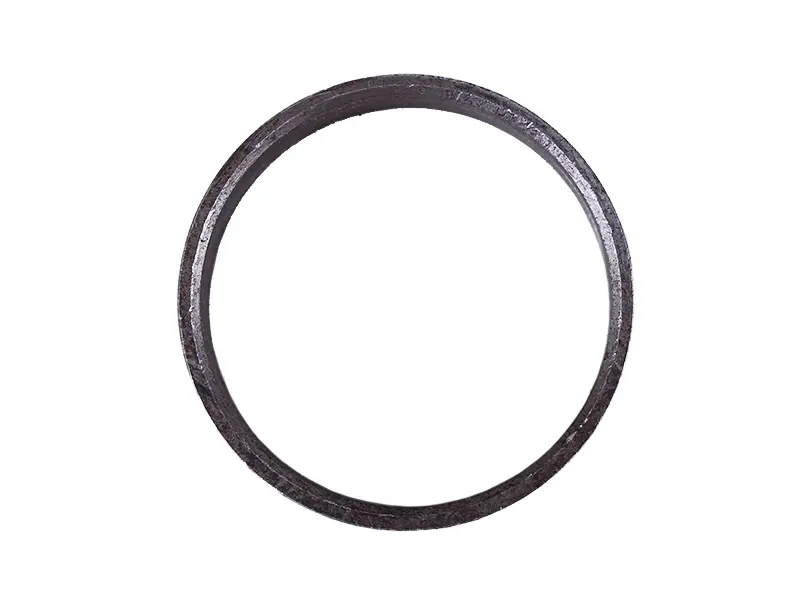

Кільце упорне підшипників TY290 AMG

Упорне кільце підшипників TY290 AMG обмежує осьове переміщення в підшипниковому з’єднанні. Воно створює упор для сполученої деталі та допомагає утримувати її положення вздовж осі. Під час ремонту кільце добирають відповідно до місця встановлення: його товщина й правильне прилягання впливають на розташування деталей і передбачений конструкцією осьовий зазор.

Роль кільця та ознаки зношення

Деталь має замкнену круглу форму з центральним отвором. Для упорного кільця мають значення рівність торців і стан крайок. Осьове зусилля передається через поверхні контакту, тому задирки, виробіток або перекіс можуть порушити прилягання. Кільце має займати своє посадкове місце без деформації та не заважати сусіднім деталям.

Кільце замінюють за наявності тріщин, відколів, задирів, помітної сходинки на контактній поверхні або зміни форми. Після розбирання звертають увагу й на нерівномірні сліди контакту по колу. Збільшений осьовий люфт чи сторонній стукіт — привід перевірити підшипникове з’єднання. Однак ці ознаки не вказують однозначно на кільце: причиною також може бути зношений підшипник або пошкоджене посадкове місце.

Як перевірити відповідність

Орієнтир для застосування — позначення TY290. Підбираючи заміну, порівняйте її зі знятим кільцем та перевірте будову конкретного підшипникового з’єднання. Самого збігу зовнішнього діаметра недостатньо: різниця в товщині змінює осьовий зазор, а невідповідний профіль може завадити повному приляганню.

• Зіставте зовнішній і внутрішній діаметри, товщину та профіль перерізу.
• Перевірте форму крайок, наявність фасок і їхнє розташування відносно суміжних деталей.
• З’ясуйте, яким боком було встановлене старе кільце та з якими поверхнями воно контактувало.
• Звірте розміри з вимогами до посадки: вимірювання зношеної ділянки старого кільця може дати хибний орієнтир.

На що зважати під час заміни

Розбираючи з’єднання, зафіксуйте порядок розташування кільця, підшипника та деталей поруч. Очистьте місце встановлення від бруду й продуктів зношення, огляньте упорні поверхні на задири та інші пошкодження. Якщо в цьому з’єднанні є дистанційні втулки, шайби чи фіксатори, перевірте їхній стан. Нове кільце не усуне наслідків пошкодженої посадки або зношених суміжних деталей.

Встановлюйте кільце за схемою складання механізму, дотримуючись передбаченої орієнтації. Переконайтеся, що воно прилягає рівно й не перекошене. Не намагайтеся підігнати деталь ударами або сточуванням торців. Якщо під час складання потрібно запресувати підшипник, зусилля прикладають до тієї обойми, яку встановлюють із натягом, без передавання навантаження через тіла кочення.

Після складання перевірте осьовий зазор за вимогами механізму та переконайтеся, що обертання вільне, без заїдань. Надмірна товщина кільця може спричинити підтискання й нагрівання підшипника, недостатня — залишити зайвий люфт та ударні навантаження на упори. Якщо зазор виходить за допустимі межі, перевірте розміри деталей і порядок складання. Посилене затягування кріплення не виправляє помилку добору.
