Кнопка вимкнення двигуна бензогенератора 2–3,5 кВт AMG

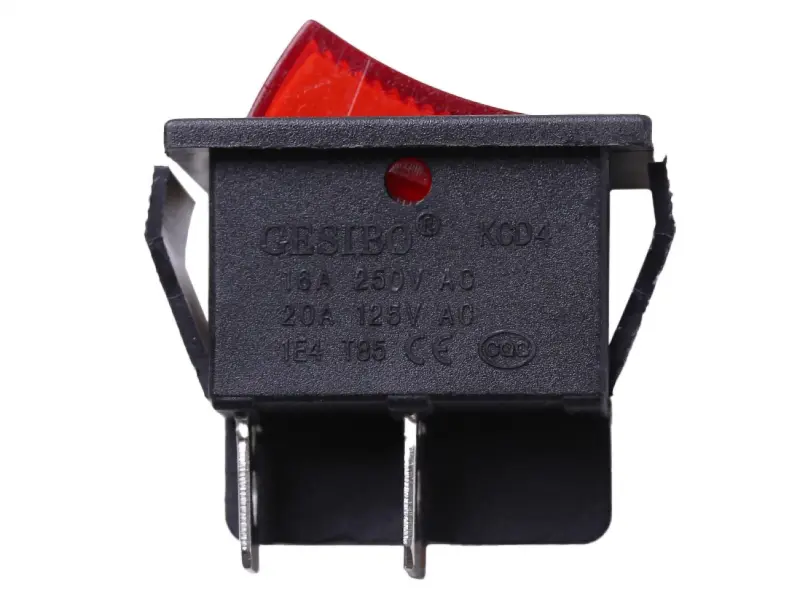

Кнопка вимкнення двигуна бензогенератора 2–3,5 кВт AMG керує зупинкою мотора з панелі генератора. Вона має червону хитну клавішу та чорний прямокутний корпус. Такий перемикач добирають для заміни пошкодженої кнопки, щоб відновити штатне керування двигуном.

Будова та маркування

Бічні пружні засувки фіксують корпус у монтажному отворі панелі. Унизу розташовані плоскі контактні виводи для приєднання проводів. Для встановлення потрібен відповідний простір за панеллю: корпус не повинен упиратися в сусідні деталі, а приєднані проводи — натягуватися чи перегинатися біля наконечників.

Корпус має позначення KCD4, 16A 250V AC, 20A 125V AC, 1E4 і T85, а також знаки CE та CQC. Написи 16A 250V AC і 20A 125V AC позначають поєднання струму й напруги змінного струму, для якого вжито скорочення AC. Вони не визначають підключення системи зупинки мотора: тут потрібно дотримуватися штатної схеми генератора. Діапазон 2–3,5 кВт стосується призначення кнопки для бензогенераторів, а не потужності, яку має перемикати сама кнопка.

Ознаки несправності

Кнопку замінюють, якщо клавіша тріснула, перестала чітко фіксуватися або корпус хитається через зламані засувки. Відсутність реакції двигуна на вимкнення чи спрацьовування лише після повторних натискань також є приводом перевірити перемикач. Водночас варто оглянути проводи й наконечники: поганий контакт у місці приєднання може давати ті самі ознаки, що й несправна кнопка.

Як дібрати заміну

Порівняйте зняту кнопку із заміною за розмірами монтажного отвору, товщиною панелі, глибиною корпусу та розташуванням засувок. Перевірте кількість, ширину й розміщення контактних виводів, а також відповідність наконечників. Якщо корпус сидить надто вільно, він зміщуватиметься під час натискання. Спроба втиснути завеликий перемикач може пошкодити фіксатори або панель.

Окремо звірте, як контакти працюють у кожному положенні клавіші та чи відповідає це схемі генератора. Однаковий зовнішній контур і маркування допустимого навантаження не визначають схему контактів. Помилково підібраний перемикач може завадити запуску двигуна або залишити його без штатного керування зупинкою.

Встановлення

Зупиніть генератор, дайте йому охолонути, від’єднайте споживачів і унеможливте випадковий запуск. Якщо техніка має акумулятор, від’єднайте його згідно з інструкцією. Перш ніж знімати кнопку, зафіксуйте розташування проводів. Стягуйте наконечники за їхній корпус, не смикаючи проводи. Стисніть бічні засувки та вийміть перемикач без навантаження на краї монтажного отвору.

Під час заміни огляньте ізоляцію, щільність наконечників і стан панелі біля кріплення. Підгорілі або розхитані з’єднання потрібно відновити, інакше нова кнопка не усуне причину несправності. Вставте корпус до фіксації засувок, приєднайте проводи за штатною схемою та перевірте, чи не затискає їх панель.

Після складання переконайтеся, що корпус тримається нерухомо, а клавіша переміщується без заїдання. Перевірку запуску та зупинки двигуна виконуйте в порядку, зазначеному в інструкції генератора. Це дозволяє перевірити і правильність підключення, і роботу кнопки після встановлення.
