Зірка задня СВ125/150 428×38 AMG

Задня зірка трансмісії СВ125/150 428×38 AMG передає зусилля від ланцюга до заднього колеса. Вона розрахована на ланцюг типорозміру 428 та має 38 зубців. Її встановлюють замість зношеної веденої зірки, коли потрібно зберегти відповідну кількість зубців і підібрати посадку до тримача, встановленого на мотоциклі.

Будова та маркування

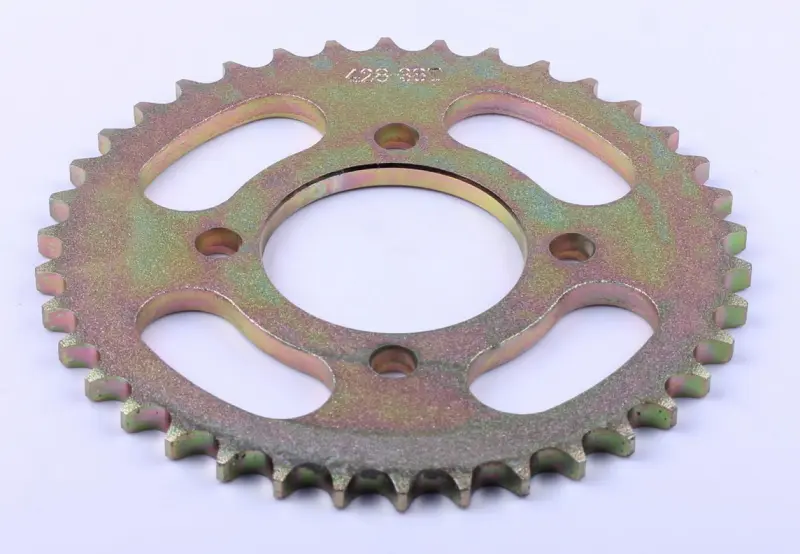

Диск має зовнішній зубчастий вінець, центральний посадковий отвір, чотири круглі отвори для кріплення та чотири видовжені вікна. На деталі нанесено маркування 428 38T. Позначення 428 означає типорозмір ланцюга з кроком 12,7 мм, а 38T — 38 зубців. Ланцюг добирають за повним типорозміром: однаковий крок ще не означає, що решта його розмірів відповідає зірці.

Ознаки зношення

Зірку час міняти, якщо зубці стали гострими, загнулися в один бік, мають відколи або нерівномірно зношені. Ривки під навантаженням, зайвий шум і неоднаковий натяг ланцюга також є приводом оглянути передачу. Ці прояви не вказують лише на задню зірку: разом із нею перевіряють передню зірку, ланцюг і надійність кріплення веденої зірки.

Бруд, недостатнє змащення ланцюга, надмірний натяг і перекіс заднього колеса прискорюють зношення зубців. Сильно спрацьований ланцюг погано взаємодіє з новим вінцем і скорочує його ресурс. Коли зношені обидві зірки та ланцюг, доцільно замінити їх разом: так старі деталі не спричинятимуть прискореного зношення нових поверхонь зачеплення.

Як перевірити відповідність

Порівняйте зі знятою деталлю кількість зубців, типорозмір ланцюга, діаметр центрального отвору та схему кріплення. Окремо звірте діаметри кріпильних отворів і відстані між їхніми центрами, товщину диска та розташування зубчастого вінця відносно поверхні прилягання. Зірка має встановлюватися на тримач без розточування отворів чи примусового зміщення, а кріплення — вільно проходити у відповідні отвори.

Кількість зубців визначає передатне відношення разом із передньою зіркою. Інше значення змінить співвідношення тяги та швидкості за тих самих обертів двигуна, а також може вимагати зміни довжини ланцюга. Тому 38 зубців перевіряють так само уважно, як посадку. Самого збігу кріплень недостатньо: потрібні відповідність ланцюгу та правильне положення вінця в площині передачі.

Встановлення та перевірка

Надійно встановіть мотоцикл, послабте й звільніть ланцюг та відкрийте доступ до кріплення зірки відповідно до конструкції мотоцикла. Приберіть бруд із посадкових поверхонь, огляньте тримач і кріпильні деталі. Нову зірку встановіть у правильному положенні, а кріплення затягуйте рівномірно з моментом, указаним у настанові до мотоцикла. Зношене кріплення та пошкоджені стопорні елементи потребують заміни.

Після складання вирівняйте заднє колесо й відрегулюйте натяг ланцюга за настановою до техніки. Прокрутіть колесо вручну, перевіряючи зачеплення та натяг на різних ділянках ланцюга. Заїдання або відведення ланцюга вбік потребують усунення причини до поїздки. Невідповідна посадка чи зміщений вінець спричиняють перекіс, швидке зношення зубців і зайве навантаження на кріплення, а перетягнутий ланцюг додатково навантажує підшипники.
