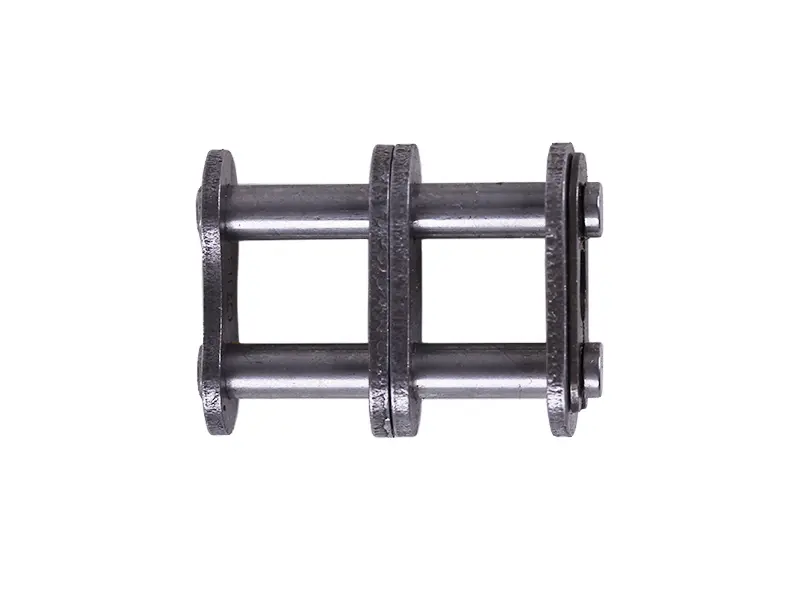

Замок дворядного ланцюга мотоблока AMG

Замок дворядного ланцюга мотоблока AMG з’єднує кінці ланцюга в замкнений контур. Через нього передається тягове зусилля, як і через решту ланок. Він потрібен для складання розімкненого ланцюга або заміни пошкодженого з’єднання. Основою для підбору є розміри й будова ланцюга: самого збігу за призначенням техніки недостатньо.

Будова замка

Два паралельні пальці проходять через кінцеві ланки, а пластини розташовуються по ширині двох рядів. Разом вони утримують кінці ланцюга та дають з’єднанню працювати під навантаженням. Відстань між рядами й положення пластин мають відповідати ланцюгу. Правильно складена з’єднувальна ланка вільно огинає зірочки, не перекошується та не обмежує рух сусідніх шарнірів.

Ознаки зношення

Замок варто перевірити, якщо в місці з’єднання з’явився надмірний люфт, ланка рухається туго або пластини стоять із перекосом. Тріщини, деформація, виробіток на пальцях і пошкоджене кріплення також є приводом для заміни. Брак мастила, бруд і надмірний натяг прискорюють зношення. Ненадійна фіксація може спричинити роз’єднання ланцюга, тому пошкоджені деталі кріплення повторно не використовують.

Під час заміни огляньте кінцеві ланки та зубці зірочок. Новий замок не усуне люфт, який виник через зношені отвори суміжних деталей, і не відновить витягнутий ланцюг. За такого стану оцінюють потребу в заміні ланцюга та зношених зірочок. Спроба прибрати наслідки зношення лише сильнішим натягуванням збільшує навантаження на з’єднання.

Як підібрати

• Звірте типорозмір і крок ланцюга — відстань між осями сусідніх шарнірів.
• Порівняйте діаметр пальців та відстань між їхніми осями зі знятим замком.
• Перевірте відстань між рядами, робочу довжину пальців і розташування пластин.
• Уточніть спосіб закріплення зовнішньої пластини та конструкцію фіксатора.

Для порівняння використовуйте старий замок і неушкоджену ділянку ланцюга. Значний виробіток змінює розміри знятої деталі, тож вимірювання варто доповнити перевіркою маркування ланцюга. Закороткі пальці не дозволять повністю закріпити зовнішню пластину. Занадто широке з’єднання може зачіпати сусідні деталі, а невідповідний крок заважатиме нормальному зачепленню. Розточувати отвори чи підгинати пластини для припасування замка не слід.

Порядок установлення

Зупиніть двигун, унеможливте випадковий запуск і послабте натяг ланцюга. Очистьте місце з’єднання, зніміть старий замок та огляньте кінцеві ланки. Зведіть кінці ланцюга, установіть пальці й пластини у відповідні ряди. Зовнішню пластину повністю закріпіть передбаченим фіксатором. Якщо з’єднання має пружинну скобу, її закритий бік спрямовують за ходом руху ланцюга.

Змастіть місце з’єднання відповідно до вимог ланцюгового приводу. Натяг відрегулюйте за інструкцією мотоблока: він має забезпечувати нормальний рух ланцюга без зайвого навантаження. За вимкненого приводу вручну перевірте, чи вільно рухається замок, чи надійно встановлений фіксатор і чи немає зачіпання за корпус або захист. Якщо шарнір заклинює чи кріплення не сідає повністю, зупиніть складання та перевірте відповідність і посадку деталей.
