Диски зчеплення 4T CB250, 4 шт. AMG

Диски зчеплення 4T CB250 — комплект із чотирьох дисків для зчеплення чотиритактного мотоциклетного двигуна. У стиснутому пакеті вони передають крутний момент від двигуна до коробки передач. Коли зчеплення вимикають, диски розходяться й дають змогу перервати передавання моменту для перемикання передач або зупинки з увімкненим двигуном. Стан їхніх робочих поверхонь впливає на плавність рушання та здатність зчеплення передавати навантаження без пробуксовування.

Будова та ознаки зношення

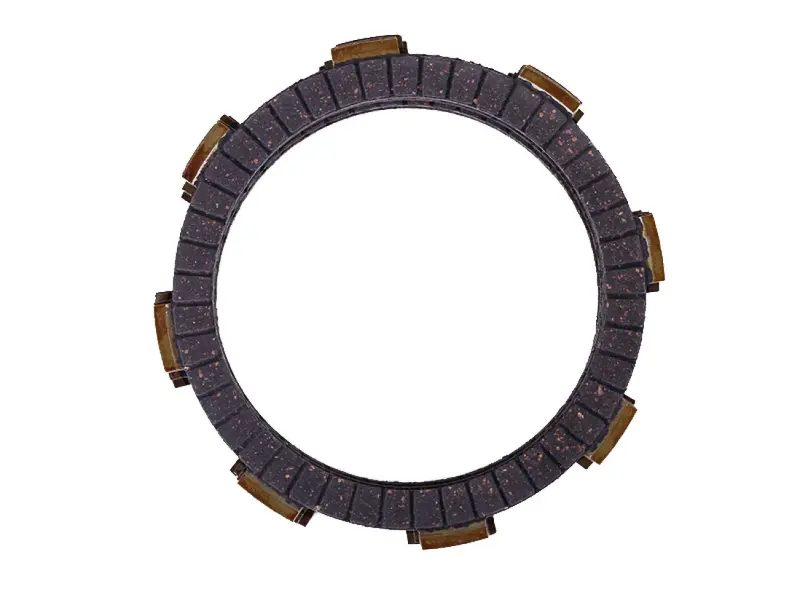

Фрикційний диск має форму кільця із зовнішніми виступами, а його робоча поверхня розділена канавками на окремі ділянки. Виступи заходять у пази кошика зчеплення та передають обертання. Водночас диск має вільно переміщуватися вздовж пазів, щоб пакет стискався й розмикався. Зношені краї виступів і заглиблення на поверхнях кошика можуть заважати цьому руху та спричиняти нерівномірне вмикання зчеплення.

Перевірити диски варто, якщо під навантаженням оберти двигуна зростають, а мотоцикл набирає швидкість повільніше, ніж зазвичай. Інші приводи для огляду — ривки під час рушання, неповне вимикання зчеплення та утруднене перемикання передач. Причиною може бути як зношення накладок, так і неправильне регулювання приводу, стан пружин чи проміжних дисків. Тому спочатку визначають причину несправності, а потім замінюють деталі, що втратили придатність до роботи.

Як перевірити відповідність

Зіставте зі знятими дисками зовнішній і внутрішній діаметри, товщину, кількість, ширину та розташування виступів. Перевірте також склад самого пакета: не в кожному зчепленні всі фрикційні диски однакові. Окремий диск може мати інший профіль або встановлюватися в певному місці. Позначення двигуна допомагає звузити пошук, а остаточний вибір роблять за розмірами деталей і будовою зчеплення.

Кількість у комплекті — чотири диски — слід співвіднести з кількістю фрикційних дисків, які потрібно замінити. Проміжні диски оцінюють окремо, адже їхній стан позначається на контакті поверхонь і загальній товщині пакета. Надмірна товщина може заважати повному розмиканню, недостатня — призводити до слабкого притискання та пробуксовування. Виступи невідповідного профілю перешкоджатимуть правильній посадці й переміщенню дисків у кошику.

На що зважати під час заміни

Розбираючи зчеплення, збережіть послідовність дисків, розташування відмінних деталей і напрямок їх установлення, якщо він передбачений конструкцією. Огляньте кошик і маточину в місцях контакту з дисками. Перевірте пружини, натискний диск і проміжні диски на зношення, деформацію та сліди перегрівання. Пошкоджені суміжні деталі можуть швидко зіпсувати нові фрикційні поверхні. Ущільнення знятої кришки також перевіряють і замінюють, якщо воно пошкоджене.

Готуйте диски до встановлення за настановою до двигуна. Якщо зчеплення працює в оливі та потребує попереднього просочування накладок, використовуйте оливу, передбачену для цього двигуна. Зберіть пакет у належному порядку, рівномірно затягніть кріплення з установленим моментом і відрегулюйте привід. Після складання перевірте, чи повністю вимикається зчеплення та чи плавно воно вмикається. Якщо залишилися ривки або пробуксовування, повторно перевірте складання й регулювання до їзди під навантаженням.
