Замок запалювання Xingtai 120/224 AMG

Замок запалювання Xingtai 120/224 AMG керує живленням і запуском техніки за допомогою ключа. Його ставлять замість замка зі зношеним механізмом або несправними контактами. Справна деталь передає команду від повороту ключа до підключеного обладнання без перебоїв. Замок сам не створює імпульс запалювання: його завдання — перемикати підключені проводи відповідно до схеми техніки.

Будова та ознаки несправності

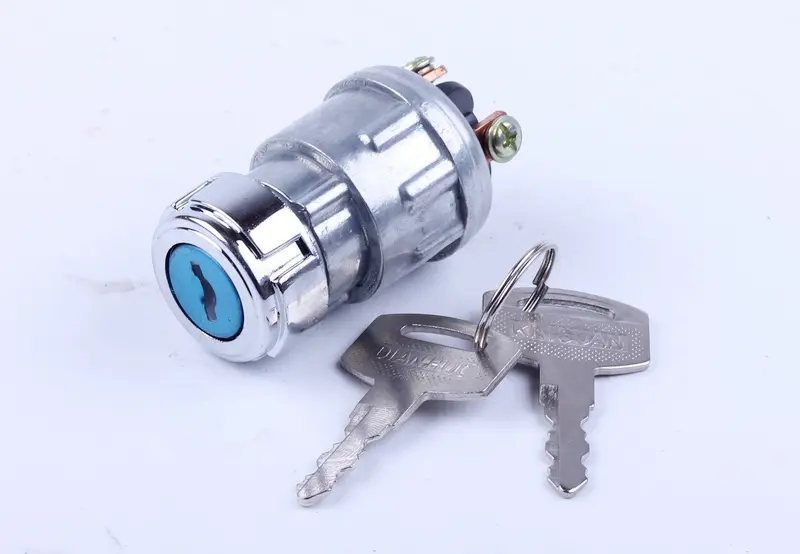

Корпус циліндричний, сріблястого кольору. Спереду розташована виступна частина з прорізом для ключа, ззаду — контактні виводи з гвинтовим кріпленням. Під час добору враховують не лише посадку в панелі, а й місце позаду неї. Наконечники мають розміщуватися вільно, без упирання в сусідні деталі. Закріплений корпус не повинен обертатися разом із ключем.

Замок варто перевірити, якщо ключ заїдає, важко повертається, прилади вмикаються через раз або техніка не реагує на спробу запуску. Причиною можуть бути зношення механізму чи підгорілі контакти. Якщо вибране положення погано утримується, це також привід оглянути замок. Водночас перебої живлення трапляються через ослаблені наконечники та пошкоджені проводи. Перевірка цих з'єднань допомагає не міняти справну деталь, залишивши справжню несправність у проводці.

Як підібрати заміну

Основні орієнтири — знятий замок і схема підключення техніки. Однакова форма корпусу ще не означає однакової роботи контактів. Невідповідне перемикання може залишити окремі споживачі під напругою, унеможливити запуск або спричинити нагрівання проводів. Тому механічну посадку та призначення виводів перевіряють окремо.

• Зіставте посадкову частину, спосіб фіксації та глибину корпусу за панеллю.
• Порівняйте кількість, розташування й позначення виводів, а також кріплення наконечників.
• Звірте положення ключа та контакти, які замикаються в кожному положенні.
• Перевірте, чи вистачає довжини проводів для підключення без натягу та різких перегинів.

Якщо старий замок тримався в панелі нещільно, огляньте також посадковий отвір і кріплення. Встановлення нової деталі саме по собі не усуне люфт у пошкодженому місці кріплення. Провертання корпусу під час користування ключем передає навантаження на проводи та послаблює з'єднання.

Монтаж і перевірка роботи

Перед зняттям замка від'єднують акумулятор, позначають проводи за призначенням і фіксують порядок їх підключення. Не варто переносити наконечники лише за розташуванням гвинтів: подібне місце виводу не визначає його функцію. Замок фіксують у панелі та підключають за перевіреною схемою. Оголені наконечники не повинні торкатися один одного або корпусу техніки.

Під час заміни оглядають ізоляцію біля контактів, гвинтові з'єднання та самі наконечники. Пошкоджені наконечники замінюють, усувають окислення й причину ослаблення контакту. Провід після затягування не має рухатися на виводі, але надмірне зусилля може пошкодити кріплення. Після під'єднання акумулятора послідовно перевіряють усі положення ключа та вимкнення підключених споживачів. Ключ має рухатися без заїдань, а замок — залишатися нерухомим у панелі.
