Замок запалювання Xingtai AMG

Замок запалювання Xingtai AMG керує живленням і запуском техніки за допомогою ключа. Під час повороту ключа контактна частина перемикає підключення: вмикає передбачені схемою споживачі та передає команду на запуск. Для правильної заміни мають збігатися посадка в панелі та призначення виводів. Самої подібності корпусів недостатньо, адже порядок замикання контактів може відрізнятися.

Конструкція та позначення

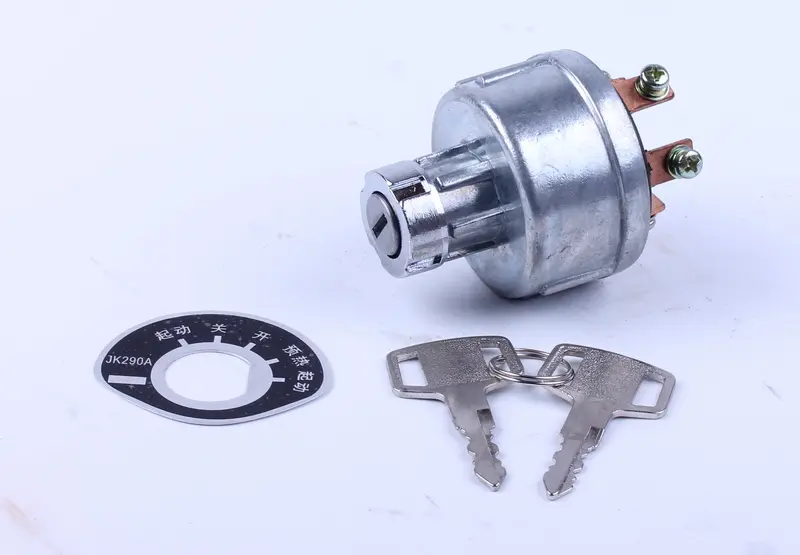

Замок має круглий корпус, виступаючу личинку з прорізом для ключа та задні контактні виводи з гвинтовим кріпленням проводів. Наконечники повинні щільно триматися на виводах: ослаблене з’єднання спричиняє нагрівання й перебої живлення. За панеллю потрібно залишити місце для корпусу та проводки, щоб підключені проводи не перегиналися біля наконечників і не торкалися рухомих деталей.

Табличка положень містить індекс JK290A та написи «起动», «关», «开», «预热起动». Індекс можна звірити з позначенням на старому замку. Призначення кожного виводу визначають за схемою підключення: розташування написів навколо личинки не замінює перевірку контактів і не вказує, куди приєднувати окремий провід.

Ознаки несправності

Замок варто перевірити, якщо ключ заїдає, положення фіксуються нечітко, личинка має відчутний люфт або прилади вмикаються з перебоями під час повороту ключа. Зношені контакти можуть подавати команду на запуск лише після кількох спроб. Механізм страждає від забруднення та зношування, а контактні з’єднання — від вологи, окислення й перегрівання. Ключ, який іде туго, не слід провертати силою: це може пошкодити його або личинку.

Якщо стартер не реагує на ключ, спочатку перевірте проводи біля замка, стан наконечників, затягування кріплень і надходження живлення на вхід. Причина може бути в ослабленому з’єднанні, а не всередині замка. Потемнілу ізоляцію, пошкоджені наконечники та сліди окислення потрібно усунути під час заміни, щоб несправне підключення не спричинило повторних перебоїв.

Як підібрати заміну

• Зіставте форму й розміри посадкового отвору, спосіб кріплення та довжину частини личинки, яка проходить крізь панель.
• Перевірте кількість, розташування й позначення контактних виводів, а також тип наконечників проводки.
• Порівняйте кількість і послідовність положень ключа та наявність повернення з пускового положення у знятому замку.
• Звірте перемикання контактів зі штатною схемою техніки й перевірте вільний простір за панеллю.

Заміна та контроль роботи

Спершу від’єднайте акумулятор. Поки проводи ще підключені, позначте їх за призначенням і збережіть схему з’єднань. Після цього від’єднайте наконечники, зніміть кріплення та вийміть старий замок, не тягнучи за проводку. Огляньте посадковий отвір, кріпильні деталі й проводи поруч. Пошкоджені наконечники та зношене кріплення замініть до остаточного складання.

Закріпіть новий замок рівно, підключіть проводи за перевіреною схемою та прокладіть їх без натягу. Після відновлення живлення послідовно перевірте положення ключа, вмикання приладів і запуск. Неправильне приєднання виводів може залишити техніку без запуску, порушити роботу споживачів або утримувати команду на стартер після відпускання ключа. Якщо перемикання працює неправильно, від’єднайте живлення та перевірте з’єднання.
