Замок запалювання Foton 244, ДТЗ 244, Jinma 244/264 AMG

Замок запалювання Foton 244, ДТЗ 244, Jinma 244/264 AMG керує живленням і запуском техніки за допомогою ключа. Його монтують на панелі керування, щоб водій міг увімкнути потрібний режим. Справні контакти забезпечують подавання живлення до підключених споживачів та команди запуску. Сам замок не створює іскру: його завдання — перемикати контакти залежно від положення ключа.

Конструкція та ознаки несправності

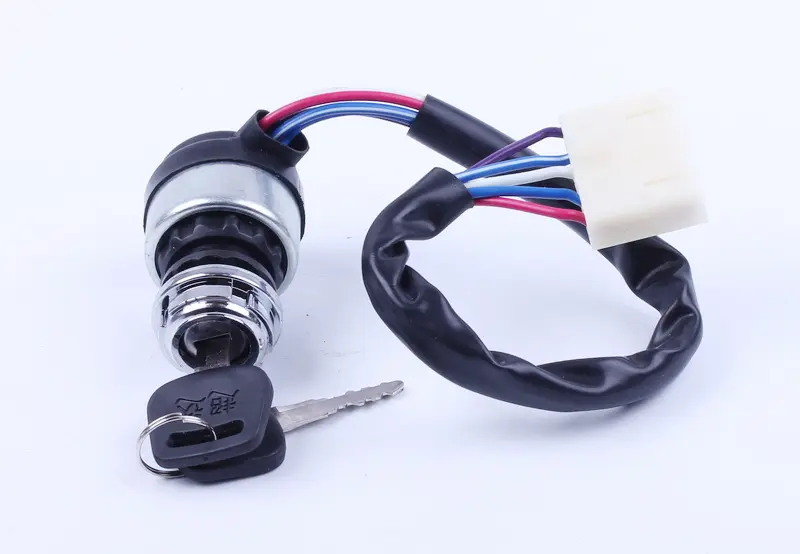

Замок має циліндричний корпус, передню різьбову частину та кріпильну гайку. Ззаду виходить джгут різнокольорових проводів із білою з'єднувальною колодкою. Проводи зібрані в захисну оболонку, а роз'єм слугує для підключення до проводки техніки. Під час добору потрібно перевірити механічне кріплення та відповідність контактів: однакова форма колодок ще не означає однакової схеми підключення.

Замок варто перевірити, коли ключ заїдає, повертається із зусиллям, має значний люфт у личинці або живлення зникає від легкого руху ключа. Зношені контакти можуть спричиняти перебої у ввімкненні приладів чи відсутність реакції на запуск. Водночас причиною таких симптомів бувають ослаблені клеми, пошкоджені проводи або поганий контакт у роз'ємі. Спершу перевіряють замок і його підключення, щоб заміна усунула саме несправність.

Як перевірити відповідність

Зіставте зі знятим замком діаметр посадкової частини, довжину різьби та спосіб кріплення. Переконайтеся, що за панеллю вистачає місця для корпусу й виходу проводів. Замок має ставати в отвір без перероблення панелі та надійно утримуватися під час повороту ключа. Довжина й напрямок виходу джгута повинні дозволяти під'єднати колодку без натягування та прокласти проводи подалі від гострих крайок і рухомих деталей.

У роз'ємі порівнюють форму корпусу, напрямні, кількість і розташування контактів. Далі звіряють розпінування, положення ключа та послідовність замикання контактів за схемою техніки або справним знятим замком. Орієнтуватися лише на колір проводів не можна: однакове забарвлення ізоляції не визначає призначення контакту. Невідповідне підключення може спричинити відмову запуску, неправильну роботу приладів, нагрівання проводки чи коротке замикання.

Заміна та контроль роботи

Перед демонтажем від'єднайте акумулятор і зафіксуйте, як прокладено джгут та підключено колодку. Роз'єднуйте її, тримаючись за корпус, а не за проводи. Послабте кріплення й вийміть замок із панелі. Огляньте контакти відповідної частини роз'єму: окиснення, сліди перегрівання та клеми, що погано тримаються, потребують уваги. Пошкоджену колодку чи провід із порушеною ізоляцією доцільно замінити разом із замком, щоб проблема з'єднання не залишилася.

Під час монтажу зафіксуйте корпус від провертання, не деформуючи панель надмірним затягуванням. Прокладіть джгут без різких перегинів і затискання, повністю з'єднайте роз'єм. Відновивши живлення, перевірте передбачені положення ключа, ввімкнення приладів і запуск із дотриманням штатних умов запуску техніки. Ключ має рухатися без надмірного зусилля, а живлення — вмикатися стабільно. Якщо ворушіння джгута змінює роботу приладів або з'єднання нагрівається, припиніть перевірку та усуньте причину.
