Демпфер заднього колеса Zongshen ZS125J з підшипником, втулкою та сальником AMG

Демпфер заднього колеса Zongshen ZS125J з підшипником, втулкою та сальником AMG призначений для заміни деталі демпферного з’єднання заднього колеса мотоцикла. Через це з’єднання тяга передається від приводу до колеса, а пружні вставки пом’якшують поштовхи під час розгону, перемикання передач і скидання газу. Стан корпусу та вставок перевіряють разом: якщо контактні поверхні мають значний знос, новий корпус сам по собі не прибере люфт у з’єднанні.

Будова та ознаки пошкодження

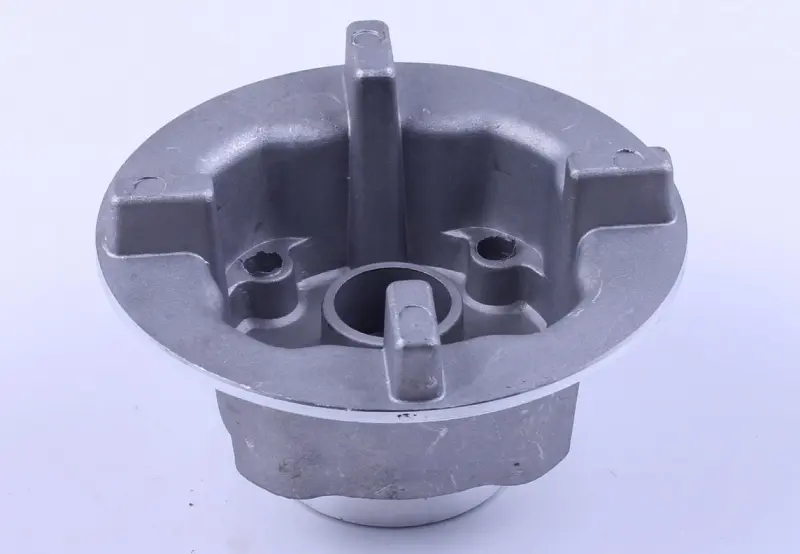

Деталь має круглий зовнішній бортик, центральний посадковий отвір і внутрішні виступи. Їхня геометрія визначає з’єднання з відповідною частиною маточини. До складу входять підшипник, втулка та сальник. Підшипник забезпечує обертання, втулка бере участь у правильному осьовому складанні, а сальник захищає зону підшипника від бруду й утримує мастило.

Оглянути демпфер варто, коли під час зміни тяги з’являється стукіт, відчувається люфт або обертання супроводжується шумом і ривками. Причинами заміни корпусу стають тріщини, відколи виступів, розбиті посадкові місця та зношені поверхні контакту. Якщо підшипник прокручується в корпусі, заміни лише підшипника недостатньо. Водночас стукіт може виникати й у сусідніх деталях, тому стан з’єднання оцінюють після розбирання, а не лише за звуком.

Як перевірити відповідність

Зіставте нову й зняту деталі за зовнішнім контуром, глибиною корпусу, формою та розташуванням виступів, отворами й центральною посадкою. Перевірте, як корпус сполучається із задньою маточиною та тримачем веденої зірки. Однаковий зовнішній діаметр не виключає відмінностей усередині, через які деталь може стати з перекосом або залишити зайвий зазор.

• Звірте розміри й позначення знятого підшипника, його посадку в корпусі та сполучення з втулкою.
• Порівняйте довжину втулки та її опорні поверхні: вони впливають на взаємне положення деталей після затягування осі.
• Перевірте посадковий розмір сальника й стан поверхні, по якій рухається його робоча крайка.
• Огляньте пружні вставки демпфера, розпірні деталі та прилеглі поверхні маточини; тріщини, деформація й виробіток потребують уваги під час ремонту.

Заміна та складання

Роботу починають зі зняття заднього колеса й розбирання демпферного з’єднання. Порядок втулок і розпірних деталей зберігають, щоб відновити правильне осьове положення під час складання. Посадки очищають від забруднень та оглядають на пошкодження і сліди прокручування підшипника. Якщо потрібне запресовування, зусилля передають на те кільце підшипника, яке сідає з натягом, без навантаження через тіла кочення. Сальник має входити рівно, без загинання робочої крайки.

Деталі повинні з’єднуватися без примусового стягування кріпленням. Після складання перевіряють, чи вільно обертається колесо, чи немає осьового люфту та чи правильно розташовані деталі приводу. Кріплення затягують за керівництвом до мотоцикла. Невідповідна втулка, перекіс підшипника або помилка у виборі форми корпусу можуть спричинити заїдання, швидке зношування посадок і повторний стукіт.
