Нерухома щока варіатора DONGXIN d-16 із маточиною для 2T Stels 50/Yamaha JOG 90

Нерухома щока варіатора DONGXIN d-16 для Stels 50 та Yamaha JOG 90

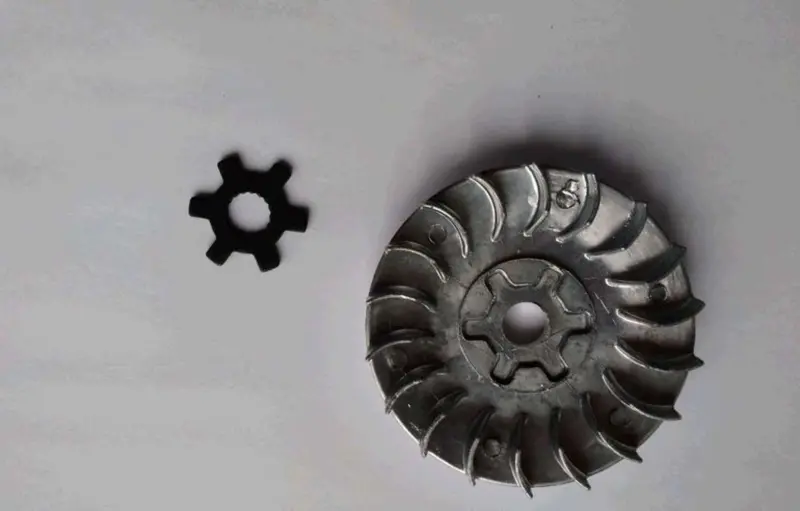

Деталь призначена для переднього варіатора двотактних скутерів Stels 50 і Yamaha JOG 90 із валом діаметром 16 мм. Вона встановлюється із зовнішнього боку ведучого шківа, утворює одну з поверхонь для руху варіаторного ременя та працює разом із рухомою щокою. Алюмінієве виконання доповнене маточиною, тому позиція підходить для заміни відповідних деталей штатної конструкції без придбання переднього варіатора в зборі.

Призначення та будова

Конічний бік щоки контактує з бічною поверхнею ременя. Коли рухома половина ведучого шківа зміщується вздовж втулки, відстань між щоками змінюється, а ремінь переходить на інший робочий радіус. Нерухома щока зберігає задане положення та слугує опорною поверхнею шківа. Від стану її площини, центральної посадки й суміжних деталей залежить правильне розташування ременя в усьому діапазоні роботи варіатора.

Із зовнішнього боку розташовані радіальні лопаті. Під час обертання вони створюють потік повітря всередині варіаторного відсіку та допомагають відводити тепло від ременя і деталей переднього шківа. Цілі лопаті також важливі для рівномірного обертання деталі, тому щока з тріщинами, відколами або помітною деформацією потребує заміни, а не випадкового механічного доопрацювання.

Що перевірити під час підбору

• Тип техніки: двотактні Stels 50 і Yamaha JOG 90, у яких використовується передній варіатор під вал 16 мм.
• Посадкове виконання: позначення d-16 потрібно звірити з діаметром вала встановленого двигуна. Існують зовні подібні щоки Yamaha JOG 50 під вал 13 мм, але вони не є прямою заміною цієї версії.
• Компонування: позиція постачається з маточиною. Перед монтажем порівняйте форму центрального сполучення, розташування дистанційних деталей і загальну геометрію зі знятою щокою.
• Стан варіатора: одночасно огляньте ремінь, рухому щоку, втулку, шайби та кріплення. Нова деталь не усуває зношення інших частин переднього шківа.

Коли потрібна заміна

Підставою для перевірки є глибокі доріжки на конічній поверхні, задирки, тріщини, зігнуті або відламані лопаті, пошкодження центральної посадки та помітне биття. Такі дефекти можуть заважати ременю плавно змінювати робочий радіус, супроводжуватися шумом і вібрацією, а також прискорювати зношення ременя. Перед замовленням варто зняти кришку варіатора й точно визначити причину несправності: подібні ознаки виникають також через зношений ремінь, ролики, втулку або неправильне кріплення переднього шківа.

Рекомендації з установлення

Монтаж виконують на чистий вал, зберігаючи передбачену виробником послідовність маточини, шайб та інших деталей. Робоча поверхня щоки й боковини ременя мають залишатися чистими, без мастила та оливи. Кріплення затягують способом і моментом, зазначеними в посібнику конкретного скутера: недостатнє затягування допускає люфт, а надмірне зусилля здатне пошкодити різьбу чи посадкові частини. Після складання перевіряють вільне обертання, правильне положення ременя та відсутність контакту лопатей із кришкою.

DONGXIN d-16 — ремонтний варіант для переднього варіатора сумісних двотактних Stels 50 і Yamaha JOG 90. Для впевненого вибору потрібно підтвердити модель двигуна, вал 16 мм, виконання центральної посадки та відповідність маточини знятому комплекту.
